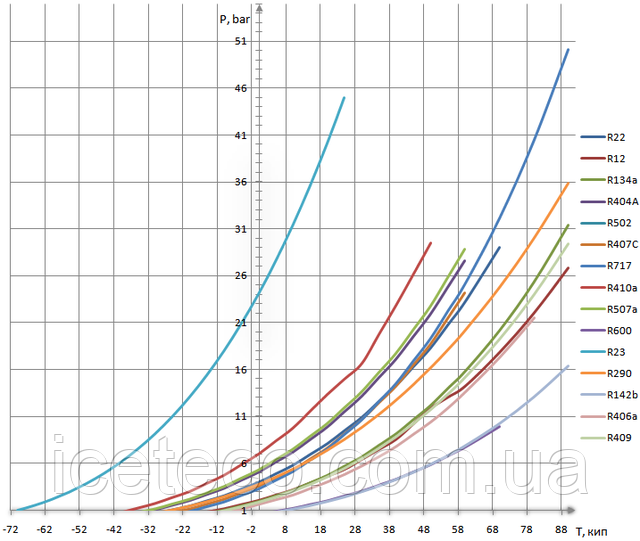

Зависимость температуры кипения фреонов от давления

30 лип.2018

t °C	R22	R12	R134	R404a	R502	R407c	R717	R410a	R507a	R600	R23	R290	R142b	R406a	R409A
-70	-0,81	-0,88	-0,92	-0,74	-0,72	-	-0,89	-0,65	-0,72	-	0,94	-	-	-	-
-65	-0,74	-0,83	-0,88	-0,63	-0,62	-	-0,84	-0,51	-0,61	-	1,48	-	-	-0,94	-
-60	-0,63	-0,77	-0,84	-0,52	-0,51	-0,74	-0,78	-0,36	-0,50	-	2,12	-	-	-0,9	-
-55	-0,49	-0,69	-0,77	-0,35	-0,35	-0,63	-0,69	-0,22	-0,32	-	2,89	-	-	-0,83	-
-50	-0,35	-0,61	-0,70	-0,18	-0,19	-0,52	-0,59	0,08	-0,14	-	3,8	-	-	-0,8	-
-45	-0,2	-0,49	-0,59	-0,11	-0,14	-0,34	-0,44	0,25	-0,02	-	4,86	-	-	-0,66	-
-40	0,05	-0,36	-0,48	0,32	0,30	-0,16	-0,28	0,73	0,39	-0,71	6,09	0,12	-	-0,62	-
-35	0,25	-0,18	-0,32	0,68	0,64	-0,06	-0,24	1,22	0,77	-0,62	7,51	0,37	-	-0,4	-
-30	0,64	0,00	-0,15	1,04	0,98	0,37	0,19	1,71	1,15	-0,53	9,12	0,68	-	-0,2	-
-25	1,05	0,26	-0,06	1,53	1,45	0,75	0,55	2,35	1,67	-0,38	10,96	1,03	-	-0,1	0,06
-20	1,46	0,51	0,33	2,02	1,91	1,12	0,90	2,98	2,18	-0,27	13,04	1,44	-	0,2	0,32
-15	2,01	0,85	0,67	2,67	2,53	1,64	1,41	3,85	2,86	-0,18	15,37	1,91	-	0,4	0,62
-10	2,55	1,19	1,01	3,32	3,14	2,16	1,91	4,72	3,54	0,09	17,96	2,45	0	0,8	0,98
-5	3,27	1,64	1,47	4,18	3,94	2,87	2,6	5,85	4,42	0,33	20,85	3,06	0,22	1,1	1,4
0	3,98	2,08	1,93	5,03	4,73	3,57	3,29	6,98	5,29	0,57	24	3,75	0,47	1,6	1,88
5	4,89	2,66	2,54	6,11	5,73	4,43	4,22	8,37	6,40	0,89	27,54	4,52	0,75	2,1	2,43
10	5,80	3,23	3,14	7,18	6,73	5,28	5,15	9,76	7,51	1,21	31,37	5,38	1,08	2,6	3,07
15	6,95	3,95	3,93	8,52	7,97	6,46	6,36	11,56	8,88	1,62	35,56	6,33	1,46	3,3	3,78
20	8,10	4,67	4,72	9,86	9,20	7,63	7,57	13,35	10,25	2,02	40,11	7,39	1,9	4,0	4,59
25	9,5	5,39	5,71	11,5	10,70	9,14	9,12	15,00	11,94	2,54	45,03	8,55	2,38	4,8	5,5
30	10,90	6,45	6,70	13,14	12,19	10,65	10,67	16,65	13,63	3,05	-	9,82	2,94	5,7	6,51
35	12,60	7,53	7,93	15,13	13,98	12,45	12,61	19,78	15,69	3,69	-	11,21	3,55	6,7	7,64
40	14,30	8,60	9,16	17,11	15,77	14,25	14,55	22,90	17,74	4,32	-	12,73	4,25	7,8	8,88
45	16,3	10,25	10,67	19,51	17,89	16,48	16,94	26,2	20,25	5,09	-	14,38	5,02	9,1	10,26
50	18,30	11,90	12,18	21,90	20,01	18,70	19,33	29,50	22,75	5,86	-	16,16	5,87	10,4	11,76
55	20,75	13,08	14,00	24,76	22,51	21,45	22,24	-	25,80	6,79	-	18,08	6,81	11,9	13,41
60	23,20	14,25	15,81	27,62	25,01	24,20	25,14	-	28,85	7,72	-	20,14	7,85	13,6	15,2
70	29,00	17,85	20,16	-	30,92	-	32,12	-	-	9,91	-	24,72	10,23	17,3	19,26
80	-	22,04	25,32	-	-	-	40,40	-	-	-	-	29,94	13,07	21,5	23,99
90	-	26,88	31,43	-	-	-	50,14	-	-	-	-	35,82	16,4	-	29,43

Указано относительное давление в bar.
R22 — по данным Du Pont de Nemours
R404a — по данным Elf Atochem
R507 — по данным ICI
Остальные — по данным «Учебник по холодильной технике» Польман

PSI	Bar	PSI	Bar	PSI	Bar	PSI	Bar	PSI	Bar	PSI	Bar	PSI	Bar	PSI	Bar
1	0,069	26	1,79	51	3,52	76	5,24	101	6,96	260	17,93	510	35,16	760	52,4
2	0,138	27	1,86	52	3,59	77	5,31	102	7,03	270	18,62	520	35,85	770	53,09
3	0,207	28	1,93	53	3,65	78	5,38	103	7,1	280	19,31	530	36,54	780	53,78
4	0,276	29	2	54	3,72	79	5,45	104	7,17	290	20	540	37,23	790	54,47
5	0,345	30	2,07	55	3,79	80	5,52	105	7,24	300	20,69	550	37,92	800	55,16
6	0,414	31	2,14	56	3,86	81	5,58	106	7,31	310	21,37	560	,38,61	820	56,64
7	0,483	32	2,21	57	3,93	82	5,65	107	7,38	320	22,06	570	39,3	840	57,92
8	0,552	33	2,28	58	4	83	5,72	108	7,45	330	22,75	580	39,99	860	59,3
9	0,621	34	2,34	59	4,07	84	5,79	109	7,52	340	23,44	590	40,68	880	60,68
10	0,69	35	2,41	60	4,14	85	5,86	110	7,58	350	24,13	600	41,37	900	62,06
11	0,758	36	2,48	61	4,21	86	5,93	115	7,93	360	24,82	610	42,06	920	63,43
12	0,827	37	2,55	62	4,27	87	6	120	8,27	370	25,51	620	42,75	940	64,81
13	0,896	38	2,62	63	4,34	88	6,07	130	8,96	380	26,2	630	43,44	960	66,19
14	0,965	39	2,69	64	4,41	89	6,14	140	9,65	390	26,89	640	44,13	980	67,57
15	1,03	40	2,76	65	4,48	90	6,21	150	10,34	400	27,58	650	44,82	1000	68,95
16	1,1	41	2,83	66	4,55	91	6,27	160	11,03	410	28,28	660	45,51	1500	103,4
17	1,17	42	2,9	67	4,62	92	6,34	170	11,72	420	28,96	670	46,2	2000	137,9
18	1,24	43	2,96	68	4,69	93	6,41	180	12,41	430	29,65	680	46,89	2500	172,4
19	1,31	44	3,03	69	4,76	94	6,48	190	13,1	440	30,34	690	47,58	3000	206,8
20	1,38	45	3,1	70	4,83	95	6,55	200	13,79	450	31,03	700	48,27	3500	241,3
21	1,45	46	3,17	71	4,98	96	6,62	210	14,48	460	31,72	710	48,95	4000	275,8
22	1,52	47	3,24	72	4,96	97	6,69	220	15,17	470	32,41	720	49,64	4500	310,3
23	1,59	48	3,31	73	5,03	98	6,76	230	15,86	480	33,1	730	50,33	5000	344,8
24	1,66	49	3,38	74	5,1	99	6,83	240	16,55	490	33,79	740	51,02	5500	379,2
25	1,72	50	3,45	75	5,17	100	6,9	250	17,24	500	34,48	750	51,71	6000	413,7
