Таблиця співвідношення тиску і температури холодоагентів

ЛІНІЙКА ХОЛОДИЛЬЩИКА

За весь час розвитку кліматичної техніки і холодильного обладнання було створено близько 40 різних видів фреонів, кожен з яких має власну температуру кипіння та конденсації.

Таким чином, фреон набуває і втрачає газоподібний стан і під час цього процесу і виникає тиск усередині системи охолодження агрегату.

Існує чітка залежність тиску від температури фреону, точніше, температури його кипіння і конденсації.

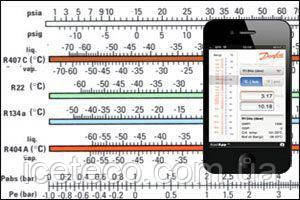

Представлена в таблиці лінійка показує залежність температури холодоагенту від його тиску для найбільш поширених фреонів.

Слід пам'ятати, що той тиск, який ми бачимо, приєднавши манометричний колектор до системи, є відносним і відповідає шкалою Pe(bar).

Увага, у багатокомпонентних фреонів залежність тиску від температури різні для газової і рідинної фракцій.

Системи кондиціонування повітря, як правило, проектуються і розраховані на t °C кипіння холодоагенту у випарнику +5С.

Отже, ідеальним тиском кипіння холодоагентів (тиск всмоктуючої гілці) в системі для найбільш поширених холодоагентів становить:

Холодоагент /фреон

Тиск, Bar

t °C

R134a

2 - 2.5

 0   ...   +5

R22

4 - 4,7

0   ...   +5

R407c

3,5 - 4,5

0   ...   +5

R410a/ R32

7 - 8,5

0   ...   +5



Слід пам'ятати, що у разі застосування гвинтових компресорів, компресорів інверторного типу або компресорів з електронним регулюванням продуктивності тиск кипіння не буде стабільним і керуватися його показаннями для дозаправки, або регулювання ТРВ не завжди коректно. Подібні операції слід проводити тільки на підставі ретельного аналізу і тривалого спостереження за поведінкою холодильного контуру при різних режимах роботи і навантаження на систему.

Фізичні властивості фреону

Температура кипіння фреону залежить від його молекулярного складу, чим вище температура кипіння, тим більша кількість фреону системи охолодження переходить у газоподібний стан і тим вищий тиск в системі.

Високий тиск пред'являє підвищені вимоги до потужності компресора, міцності матеріалів, з яких виготовлена траса прокачування фреону, якості з'єднань труб, шлангів і т. п.

До недавнього часу основним видом фреону, що застосовувалися у всьому світі був R22 і його модифікації.

Якщо прийняти фізичні показники R22 за точку відліку (за одиницю), то для нормальної роботи системи охолодження достатній тиск становитиме 16 атмосфер. Виходячи з цього значення, розроблялися конструкції холодильників і кондиціонерів, їх визначала залежність тиску від температури фреону.

Фізичні властивості озонобезпечного фреону

У зв'язку з небезпекою руйнування озонового шару атмосфери фреонами спочатку були повністю заборонений фреон R12 і його модифікації, а зараз на межі подібної заборони знаходиться R22.

Нові озонобезпечні фреони являють собою багатокомпонентні суміші з декількох фреонів.

Найбільш поширеними є R407 і R410A.

R407 фреон створювався під фізичні характеристики R22 для того щоб витримати в системі показники тиску, проте різна температура випаровування окремих компонентів призвела до того, що природні втрати фреону стало неможливо заповнити дозаправкою. Тому при втраті критичного обсягу цей фреон в системі доводиться повністю міняти.

У фреон R410A випаровування компонентів рівномірне, але температура кипіння практично вдвічі вище, тому робочий тиск агрегату з них збільшилося до 28 атмосфер. Пряма залежність тиску від температури фреону означає, що його не можна використовувати в кондиціонерах, розрахованих на R22, а в нових моделях доводиться збільшувати потужність компресора і використовувати більш міцні, а отже, дорогі, матеріали для виготовлення системи охолодження.
