Технічні характеристики

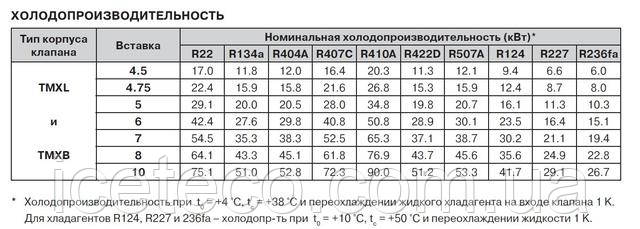

• Діапазон номінальної холодопродуктивності для R404А: від 12.0 до 52.8 кВт
• Діапазон номінальної холодопродуктивності для R22: від 17.0 до 75.1 кВт
• Макс. температура окр.середовища: +100 °C
• Макс. температура балона газова зарядка: +140 °C
• Рідинна зарядка: +70 °C
• Статичний перегрів Приблизно 3.5 K
• Довжина капиллярної трубки 2 м
• Діаметр термобалона 16 мм
Особливості
• TMXL: клапан TMX і паечные бази прямою або кутовий конструкції
• TMXB: клапан TMX і різьбові бази прямої конструкції
• Демпфуюча газова зарядка з обмеженням тиску MOP
• Рідинна зарядка
• Регульований перегрів
• З'єднання під пайку або різьбове
• Патрубок вирівнювання тиску знаходиться на корпусі клапана (не на базі)
• Підвищена довговічність (термоголовка і мембрана з нержавіючої сталі, зварювання в захисному газовому середовищі)
• Конструкція Balanced Port - з компенсацією високого тиску
• Змінні картриджі вставки
• Холодоагенти: R22, R23, R124, R134a, R227,R236fa, R401A, R404A, R407C, R410A, R422D, R507A, R508B, ISC89
Установка •
Клапан може встановлюватися в будь-якому положенні. • Лінія зовнішнього вирівнювання тиску повинна бути діаметром 6 мм або 1/4” і підключатися за термобаллоном. Рекомендується застосовувати спеціальне масляне кільце в лінії вирівнювання для запобігання попадання масла. • Балон переважно встановлювати на верхній частині горизонтальної ділянки лінії всмоктування, але ні в якому разі не після віддільника рідини. Загальним правилом є ізолювання балона розширювального бачка для виключення впливу температури навколишнього середовища. • Не допускайте деформації термобалона при установці й затягування кріплення балона! • Не охолоджуйте базу водою після припаивания, можуть з'явитися тріщини або викривлення поверхні. • Гвинти, що кріплять корпус клапана до паечной базі, затягуйте по діагоналі (момент 20 Н.м) • Зміна конструкції клапана не допускається.

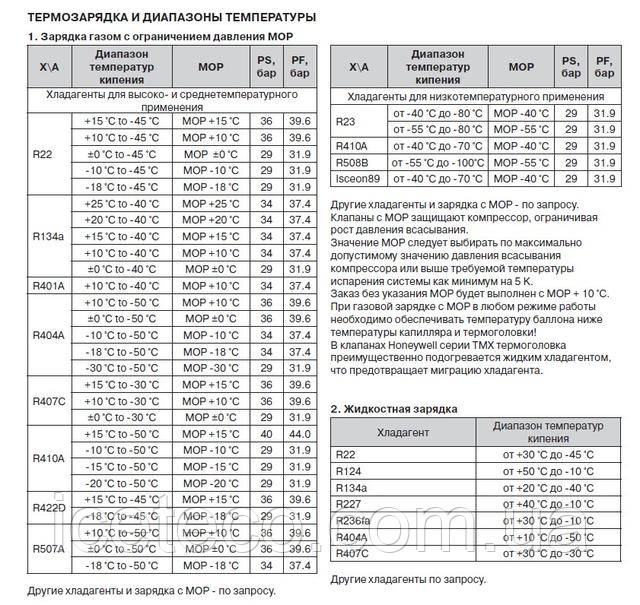

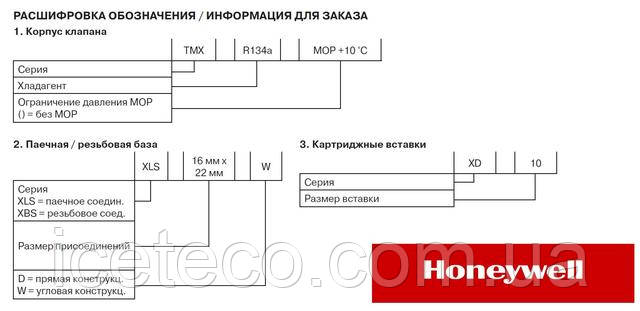

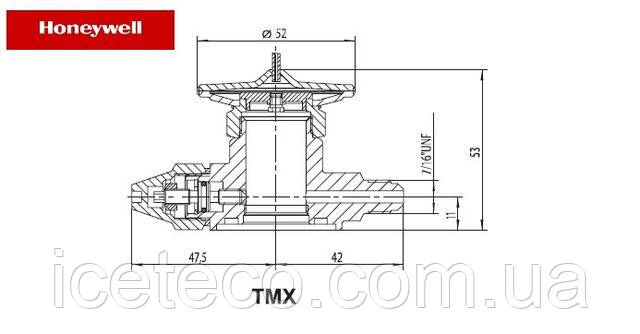

Корпус ТРВ Код замовлення Холодоагент Діапазон температур кипіння Корпус ТРВ без вставки і бази Газова заправка з MOP +25 °C TMX TMX-00025 R134a +25/-40 °C Газова заправка з MOP +20 °C TMX TMX-00026 R134a +20/-40 °C Газова заправка з MOP +15 °C TMX TMX-00007 R22 +15/-45 °C TMX TMX-00027 R134a +15/-40 °C TMX TMX-00051 R407C +15/-30 °C TMX TMX-00060 R410A +15/-50 °C TMX TMX-00069 R422D +15/-45 °C Газова заправка з MOP +10 °C TMX TMX-00008 R22 +10/-45 °C TMX TMX-00028 R134a +10/-40 °C TMX TMX-00044 R401A +10/-40 °C TMX TMX-00037 R404A +10/-50 °C TMX TMX-00067 R407C +10/-30 °C TMX TMX-00048 R507A +10/-50 °C Газова заправка з MOP ±0 °C TMX TMX-00010 R22 ±0/-45 °C TMX TMX-00029 R134a ±0/-40 °C TMX TMX-00038 R404A ±0/-50 °C TMX TMX-00052 R407C ±0/-30 °C TMX TMX-00049 R507A ±0/-50 °C Газова заправка з MOP -10 °C TMX TMX-00065 R22 -10/-45 °C TMX TMX-00039 R404A -10/-50 °C TMX TMX-00061 R410A -10/-50 °C Газова заправка з MOP -15 °C TMX TMX-00062 R410A -15/-50 °C Газова заправка з MOP -18 °C TMX TMX-00011 R22 -18/-45 °C TMX TMX-00040 R404A -18/-50 °C TMX TMX-00070 R422D -18/-45 °C TMX TMX-00050 R507A -18/-50 °C Газова заправка з MOP -20 °C TMX TMX-00063 R410A -20/-50 °C Газова заправка з MOP -30 °C TMX TMX-00041 R404A -30/-50 °C Низькотемпературне застосування Корпус ТРВ без вставки і бази Газова заправка з MOP -40 °C TMX TMX-00055 ISCEON 89 -40/-70 °C TMX TMX-00056 R23 -40/-80 °C TMX TMX-00059 R410A -40/-70 °C Газова заправка з MOP -55 °C TMX TMX-00057 R23 -55/-80 °C TMX TMX-00064 R508B -55/-100 °C Кодові номери для замовлення корпусів ТРВ 3 Інші холодоагенти і зарядка з MOP - за запитом. Клапани з MOP захищають компресор, обмежуючи зростання тиску всмоктування. Значення MOP слід вибирати по максимально допустимому значенню тиску всмоктування компресора або вище необхідної температури випаровування системи як мінімум на 5 K. При газовій зарядці з MOP в будь-якому режимі роботи необхідно забезпечувати температуру балона нижче температури капіляра і термоголовки! В клапанах Honeywell серії TMX термоголовка переважно підігрівається рідким холодоагентом, що запобігає міграції хладагента.
Вставка Код заказа XD 4,5 TMXD-00107 XD 4,75 TMXD-00101 XD 5 TMXD-00102 XD 6 TMXD-00103 XD 7 TMXD-00104 XD 8 TMXD-00105 XD 10 TMXD-00106

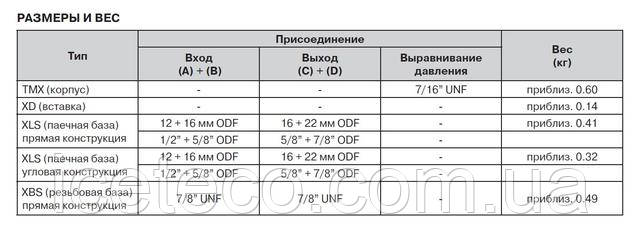

База Присоединения (вход x выход) Код заказа (угловая конструкция) Код заказа (прямая конструкция) Базы под пайку для ТРВ серии TMX XLS 12+16 x 16+22 мм ODF TMXLS-00003 TMXLS-00001 XLS 1/2"+5/8" x 5/8"+7/8" ODF TMXLS-00004 TMXLS-00002 Резьбовые базы для ТРВ серии TMX XBS (с сеткой) 7/8” x 7/8” UNF TMXBS-00001
