Реле контролю змазки (перепаду тиску) Bitzer MP 54 (347320-33)
Технічні характеристики
Модель: MP 54
Артикул виробника: 347320-33

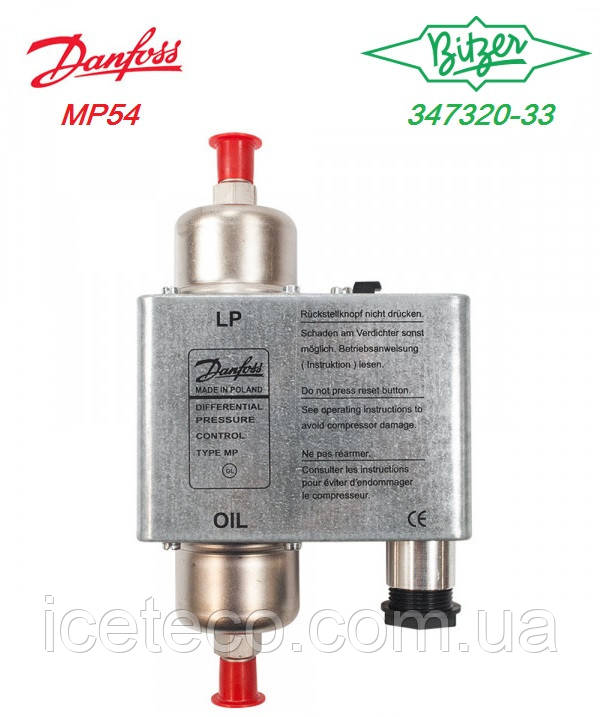

Електромеханічне реле перепаду тиску масла Danfoss MP54 (Bitzer 347320-33) являє собою масляний прессостат, контролюючий різниця тисків від підводяться до нього з різних сторін по з'єднувальним трубках масла з порожнини низького і високого тиску маслонасоса.
Реле МР54 застосовується для звичайних фторовмісних холодоагентів, і масло до нього може подаватися як металевих, так і з пластикових трубках.
Приєднання для трубки високого тиску масла позначено знаком «+» на кришці підшипникового вузла і з'єднується зі штуцером «OIL» на реле MP54 (сторона високого тиску).
Присоединение для трубки низкого давления масла обозначено знаком «-» на крышке подшипникового узла и соединяется со штуцером «LР» на реле (сторона низкого давления).
Корпус реле может располагаться, как непосредственно на компрессоре, так и на отдельном выносном щитке в многокомпрессорных установках.
ПРЕИМУЩЕСТВА:
-
Могут работать как с переменным, так и с постоянным током
-
Крайне малое время замыкания / размыкания контактов
-
Работают со всеми распространенными фторсодержащими хладагентами
-
Соответствуют требованиям стандарта EN 60947
-
Имеет широкий диапазон регулирования
-
Гвинтові клеми дозволяють фіксувати провід перетином від 6 до 14 мм
-
Зручний доступ до електричних з'єднань
-
Контактна навантаження
|
230В або 115В змінного струму або постійного струму
|
Допустимі перепади напруги
|
-15 - 10%
|
Макс. робочий тиск
|
PS / MWP = 17 Bar
|
Макс. випробувальний тиск
|
P = 22 Bar
|
Діапазон температурної компенсації для реле часу
|
-40 - 60 З
|
Кабельний ввід з резъбой
|
Pg 13,5
|
Діаметр кабелю
|
6 -14мм
|
Макс. температура сильфонів
|
100ºС
|
Макс. перепад тиску на реле ∆p [Bar]
|
0.2
|
Корпус
|
IP20. EN 60529 / IEC 60529
|
Нагрузочная способность контактов
|
MP с реле времени (контакты M-S)
|
AC15 = 2A, 250 B
|
DC13 = 0,2A, 250 B
|
MP без реле времени
|
AC15 = 0,1A, 250 B
|
DC13 = 12 Вт, 125 B
|
Сечение провода
|
одножильного / скрученного
|
0,2 - 1,5 мм²
|
|
гибкого без обжимных колец
|
0,2 - 1,5 мм²
|
|
гибкого с обжимными кольцами
|
0,2 - 1,0 мм²
|
Момент затяжки
|
макс. 1,2 Нм
|
Номинальное импульсное напряжение
|
4 кВт
|
Степень загрязнения
|
3
|
Защита от короткого замыкания: плавкий предохранитель
|
2 А
|
Електроізоляція
|
250 В
|
|
| Виробник | Danfoss |
| Країна виробник | Данія |
| Контрольована середа | Масло |
| Максимальна температура навколишнього середовища | 100 град. |
| Приєднання | G¼" зовнішнє |
| Ступінь захисту IP | 20 |
| Тип виходу | Реле |
|
| Максимально допустимий тиск | 22 кПа |
| Максимальний робочий тиск | 17 кПа |
| Тип тиску | Диференціальне |
|
| Стан | Нове |
