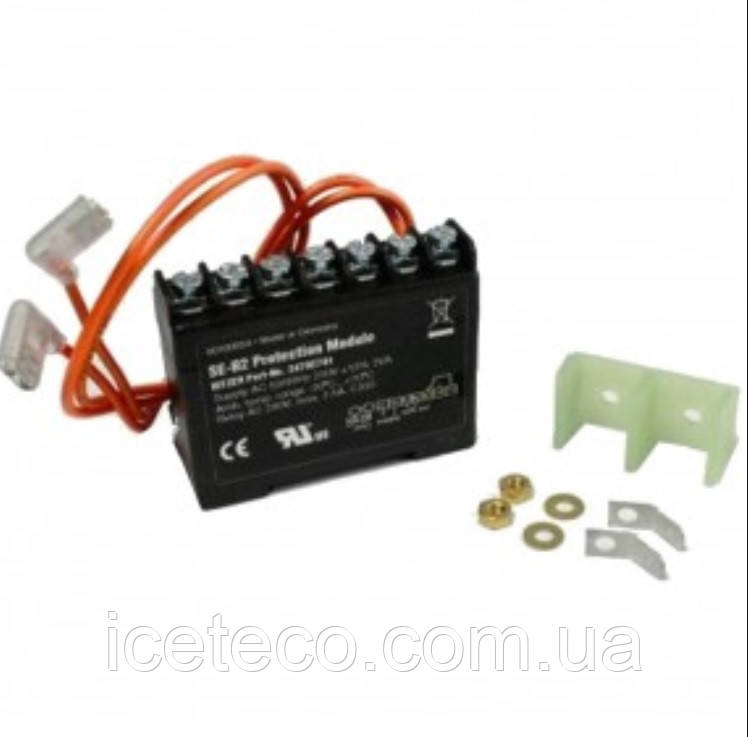

Реле захисту двигуна Bitzer SE-B2 (347028-01)

Характеристики:

Виробник - Bitzer

Артикул - 347028-01

Основні характеристики:

Робоча напруга: 230 В +10%/-15%, 50/60 Гц

Реле включення: замыкаемое напруга ~ 250 В; допустиме тривале пропускання струму 2,5 А, макс. комутована потужність 300 Вт.

Допустима температура навколишнього середовища: -30°C ... +60°C

Необхідний запобіжник: плавкий 4 А

Клас захисту контактів: IP00

З початку 2004 року всі поршневі компресори Bitzer оснащені новими електронними захисними пристроями електродвигунів SE-B1 і SE-B2 (Signal Evaluation – Basic).

SE-B1 і SE-B2 замінили захисні пристрої INT69/V7-II і INT69VS.

Нові пристрої мають ті ж функції і клеми підключення.

SE-B1 (заміна INT69/V7-II):

• поршневі компресори "Octagon" серій C1-C3: 2KC-05.2(Y) .. 4CC-9.2(Y)

• компресори серії С-4: 4VC-6.2(Y) .. 4NC-20.2(Y)

• встановлюється на засувках в клемну коробку компресорів

• виведення кабелю РТС-датчика прибл. 11 див.

SE-B2 (заміна INT69VS, INT69V/7-II, а також INT69, UL-модифікації):

• поршневі компресори 4Z-5.2(Y) .. 8FC-70.2(Y)

• встановлюється на гвинтах в клемну коробку компресорів

• може встановлюватися на засувках на DIN-рейку

• виведення кабелю РТС-датчика прибл. 35 див.
