Маркування вентилятора Ebmpapst (ебм папст)
1. Тип вентилятора
2. Число полюсів (2,4,6,8, Z=12 полюсні / 1 та 3 контурні)
3. Тип електродвигуна
4. Діаметр вентилятора, мм/ Розмір електродвигуна
5. Код механічного виконання
6. Код електричного виконання
7. Код механічних модифікацій
| Типи і виконання вентиляторів: |
Типи електродвигунів: |
А - Осьовий вентилятор
S - Осьовий вентилятор з захисною сіткою
W - Осьовий вентилятор зі стінним кільцем (дифузором)
V - Модуль на базі осьового вентилятора
R - Відцентровий вентилятор з назад загнутими лопатками, одностороннього всмоктування
G - Відцентровий вентилятор з загнутими вперед лопатками, одностороннього всмоктування (зі спіральним корпусом)
B - Відцентровий вентилятор з двостороннім всмоктуванням
D - Відцентровий вентилятор з двостороннім всмоктуванням (зі спіральним корпусом)
M - Двигун
K - Модуль на основі відцентрового вентилятора
P - Помпи, насоси |
D - Трьохфазний електродвигун
E - Однофазний електродвигун з пусковим конденсатором
G - EC - електродвигун (з електронною комутацією)
S - Електродвигун з розщепленими полюсами
Q - Квадратний електродвигун з розщепленими полюсами |

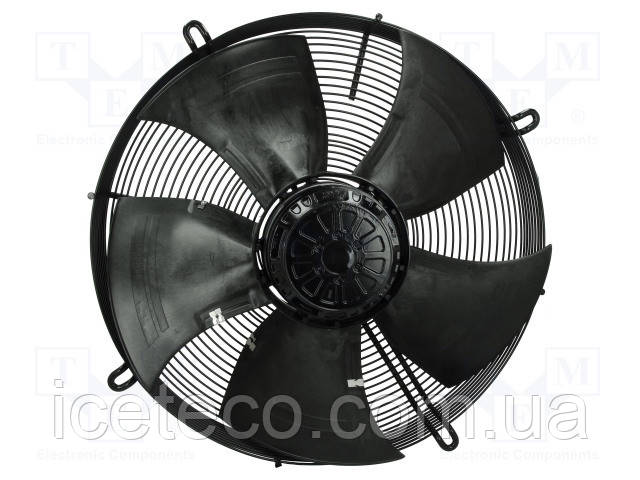

У осьового вентилятора, за своїми функціями нагадує пропелер, повітря переміщається в осьовому напрямку паралельно до обертового валу двигуна. Двигун із зовнішнім ротором від EBMPAPST (ЭБМ ПАПСТ) встановлений безпосередньо в маточину крильчатки і тому являє собою єдине ціле з осьовим вентилятором з можливістю установки в стінові кільця з короткими і довгими фланцями. Багатий асортимент продуктів EBMPAPST пропонує потрібне рішення для кожного індивідуального випадку в самих різних сферах застосування:
S серія з серповидними лопатками для високої продуктивності при середньому показнику тиску;
A серія для застосування при високому тиску;
K серія для особливо низьких показників рівня шуму, особливо, для застосування в холодильних установках.
Переваги:
- компактні розміри;
- можливість вибору AC і EC технології
- великий вибір форм, габаритів і продуктивності;
- оптимальні ККД і рівень шуму завдяки досконалому аеродинамічному виконання крильчатки вентилятора;
- високоефективні, енергозберігаючі рішення зі стандартно закладеними функціями управління і сигналами датчиків з елементами ЄС технології;
- адаптовані рішення AC або EC технології для систем охолодження NoFrost і глибокої заморозки;
- великий асортимент аксесуарів: захисні решітки, глибокі захисні решітки, стінові кільця, конденсатори і клемні коробки;
- осьовий вентилятор збалансований в двох площинах згідно DIN ISO 1940;
- сертифікати: VDE, UL, CSA, CE, ГОСТ УкрСепро.
