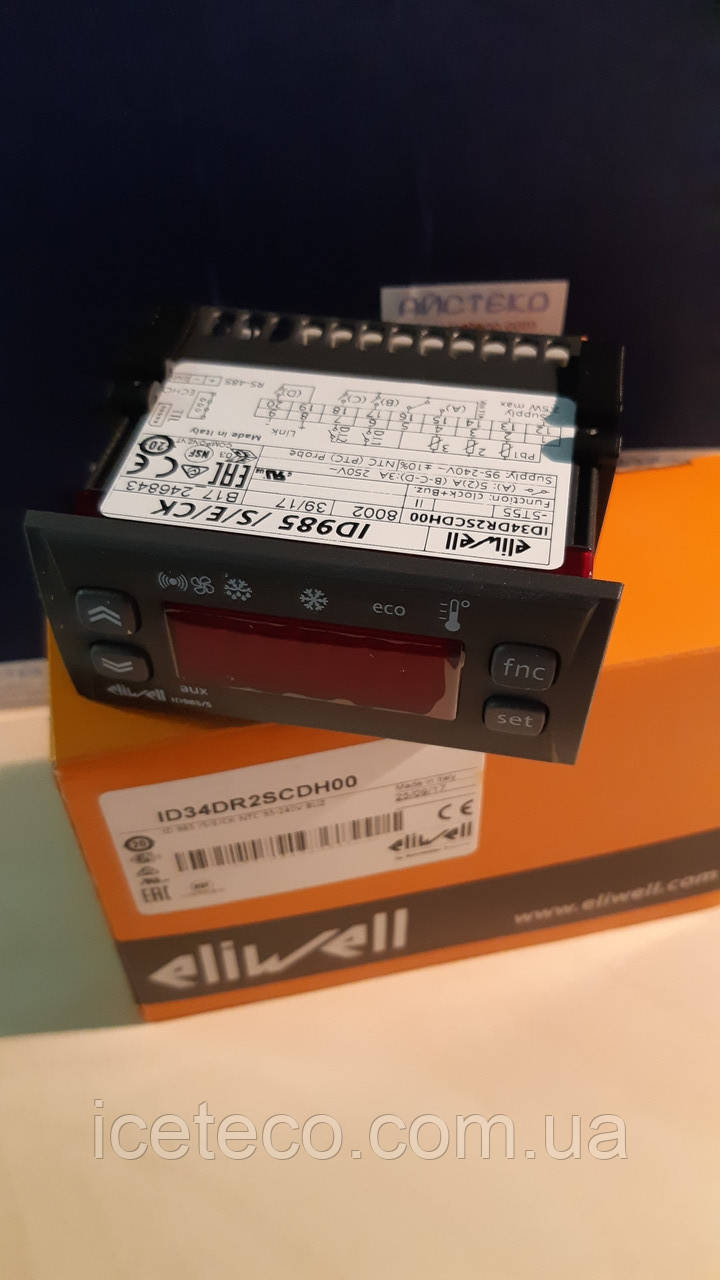

Цифровий контролер Eliwell ID 985  (ID985/S/E/CK  )

Контролер універсальний, NTC, 95-240V (без датчиків); Eliwell (Італія) (ID985/S/E/CK (ID34DR2SCDH00)

Модель: ID985/S/E/CK

Артикул виробника: ID34DR2SCDH00

Комплектація: без датчиків

Застосування: ID985/S - є контролерами різних холодильних установок для супермаркетів.

Модифікації

/З — моделі з годинником реального часу;

/До — моделі з підтримкою мережі LINK;

/СК = /З + /К;

/Е — модель з портом для підключення ехо-дисплея ECHO для відображення вибраних значень.

/Ѕ — модель з вбудованим портом RS-485 для прямого підключення до системи Televis або Modbus

Загальні характеристики:

Температура:

робоча -5...55°C;

зберігання: -30...85°C

Захист лицьовій панелі:ІРб5 Вологість робоча і зберігання: 10...90a (без конденсату)
Корпус: пластик PC+ABS, самогашение за UL94 V-0 Діапазон відображення: NTC: -50...110°C, PTC: -55...140°C полікарбонатне скло вікна і Вид відображення даних: 3 цифри зі знаком «-», наявність кнопки з термопластичної гуми десяткової крапки вибирається параметром
Про ов ті xapa тер т
Розміри: лицьова панель 32x74 мм, глибина 66мм
Установка: на панель в отвір 71x29 мм (+0,2/-0,1 мм)
Число і тип аналогових входів: 3 входи під датчики типу NTC або PTC (тип датчика вибирається параметром) Цифрові входи: 2 вільних від напруги конфігурованих входу
Цифрові виходи: 1 перекидне SPDT реле на 5(2) А 1/4 л. с., 250B- (за замовчуванням розморожування)
1 двухконтактное SPST реле на 3 А, 250B- (за замовчуванням компресор) 1 двухконтактное SPST реле на 3 А, 250B- (за замовчуванням вентилятор) 1 двухконтактное SPST реле на 3 А, 250B- (за замовчуванням аварія)
Послідовний порт: TTL картки для копіювання та підключення до системи Televis через BusAdapter Порт підключення Echo дисплея: 3-х контактний швидкознімний роз'єм (тільки в моделі з індексом /Е) Діапазон виміру: від -55 до 140°C
Точність: не гірше 0,5 s від шкали вимірювання + 1 знак (1 чи 0,1°C)
Дозвіл: 1 чи 0,1°C (залежить від наявності десяткового дробу) — відкидання невидимих символів
Споживання: до 3 ВА
Напруга живлення: 95...240B - АБО 12...24B-/12...36B= + 10a з частотою 50/60 Гц
Годинник реального часу: опція, годинник RTC є на моделях з індексами /С, /СК або /Е Підтримка мережі LINK: опція, порт мережі LINK мається на моделях з індексами /ДО, /СК або /Е Характеристики луна-дисплея ECHO дивіться в розділі Аксесуари (стор 105)
Схеми підключення:
