Реле тиску HP ручного скидання, 016-R6751-086 Robertshaw (Ranco)

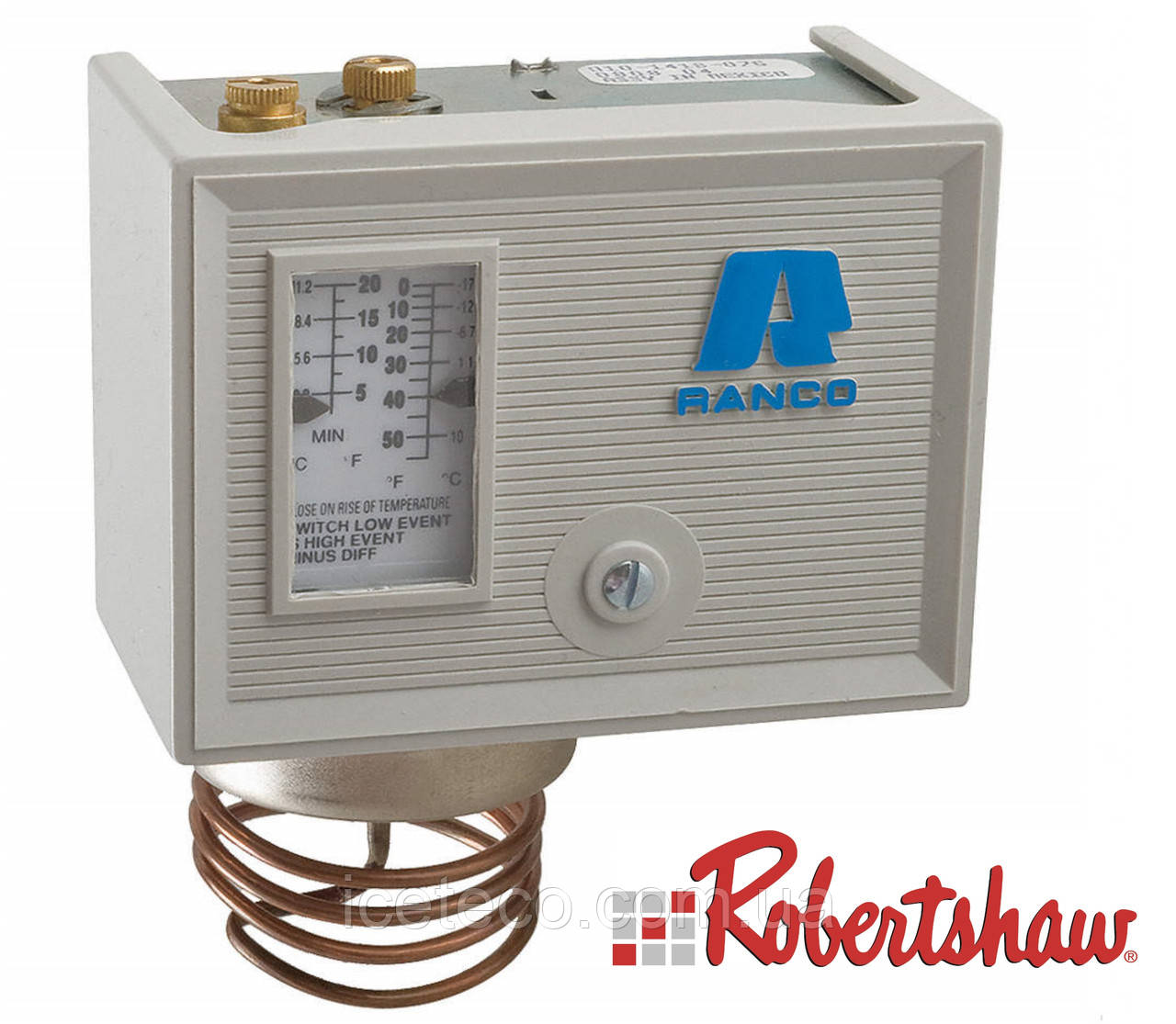

Одноблочное реле тиску Ranco 016-Н6751
Артикул виробника: 016-Н6751
Технічні характеристики:
-
Тип РД: одноблочное
-
З'єднання: М1/4 SAE
-
Версія повернення: ручне скидання
-
Застосування: високий тиск
Прилади серії O16 - поодинокі механічні реле тиску, забезпечені однополюсним перемикачем тіра SPDT, який замикається і розмикається залежно від зростання або зниження тиску. Ці прилади випускаються або з автоматичною дією, або з кнопкою ручного скидання.
Тиск спрацьовування налаштовується гвинтом у всіх версіях, а параметри диференціала можлива тільки у версіях автоматичного дії. Всі прилади стандартних версій забезпечені потайним з'єднувачем під гайку.
Реле тиску O16 мають різну захист:
-
модель O16 при наявності ручного скидання - IP33
-
модель O16 при наявності автоматичному скиданні - IP44
Реле тиску 016-H6751 призначені для використання в холодильних установках з метою захисту системи від занадто низького тиску всмоктування або високого тиску нагнітання.
Реле тиску використовується також для пуску і зупинки компресорів холодильних установок і вентиляторів конденсаторів, охолоджуваних повітрям.
Таблиця технічних даних
| Шкали |
P. S. I. / Бар |
| Підключення до контуру тиску |
7/16 - 20 UNF - прямий з'єднувач (тато);
1/4 - потаємний з'єднувач (мама)
|
| Електрична навантаження |
Навантажувальна здатність однополюсного перемикача типу SPDT нормально розімкнутого або нормально замкнутого 16 (16)А 250 Ва;
1(1)А 250 Ва в іншому напрямку
|
| Випускаються у відповідності зі стандартами: |
- EN 60730-2-6
- EN 60730-2-9
- ISO 9001
|
| Спеціальні версії |
США (UL) і Канада (CSA) 17 FLA 102 LRA 250 Ва |
| Клеми |
1 загальна;
2 розімкнути при підвищенні;
4 замкнута при перевищенні.
|
| Вхідний кабель |
14 мм ізолююча втулка |
| Холодоагенти |
Використовуються з будь-яким газом |
| Установка |
Два секціонованих отвори на тильній стороні під гвинти М4 х 6 мм |
Таблиця даних по моделях (№1)
| Модель |
Тиск |
Установка |
Діапазон, Бар |
Перепад, Бар |
Ступінь захисту |
| 016-H6703 |
LP |
Автомат. |
-0,3 до 7 |
0,6 до 4 |
IP 44 |
| 016-H6705 |
LP |
Ручний |
-0,3 до 7 |
0,6 |
IP 44 |
| 016-H6750 |
HP |
Автомат. |
7 до 30 |
2,5 до 8 |
IP 44 |
| 016-H6751 |
HP |
Ручний |
7 до 30 |
3,2 |
IP 44 |
Таблиця даних по моделях (№2)
| Тиск |
Модель |
Низький тиск (LP) |
Високий тиск (HP) |
Скидання |
Контакт |
Допуски |
|
regulating
range bar
|
differentialdp
bar
|
regulating
range bar
|
differentialdp
bar
|
lowLP - ND |
highHP - HD |
| LP |
016-H6703 |
-0,3 > 7,0 |
0,6 > 4,0 |
|
|
aut. |
|
|
|
| 016-H6705 |
fix. 0,6 |
|
|
man. |
|
SPDT |
|
| |
| HP |
016-H6750 |
|
|
|
2,5 > 8,0 |
|
aut. |
|
| 016-H6751 |
|
|
|
fix. 3,2 |
|
man. |
|
| 016-H6758 |
|
|
|
3,0 > 8,0 |
|
aut. |
PED |
| 016-H6759 |
|
|
|
fix. 3,2 |
|
man. |
PED |
| |
|
|
|
|
|
|
|
|
| LP/HP |
017-H4701 |
-0,3 > 7,0 |
0,6 > 4,0 |
|
fix. 3,5 |
aut. |
aut. |
|
|
| 017-H4703 |
fix. 0,6 |
|
fix. 3,5 |
man. |
man. |
SPDT + |
|
| 017-H4705 |
fix. 0,6 |
7 > 30 |
fix. 3,5 |
aut. |
man. |
LP signal |
|
| 017-H4758 |
0,6 > 4,0 |
|
fix. 4,0 |
aut. |
aut. |
HP signal |
PED |
| 017-H4759 |
0,6 > 4,0 |
|
fix. 4,0 |
aut: |
man. |
|
PED |
