Реле тиску двублочное HP/LP (ручне скидання HP) 012-5000-080 Robertshaw (Ranco)
Опис
Характеристики
Інформація для замовлення

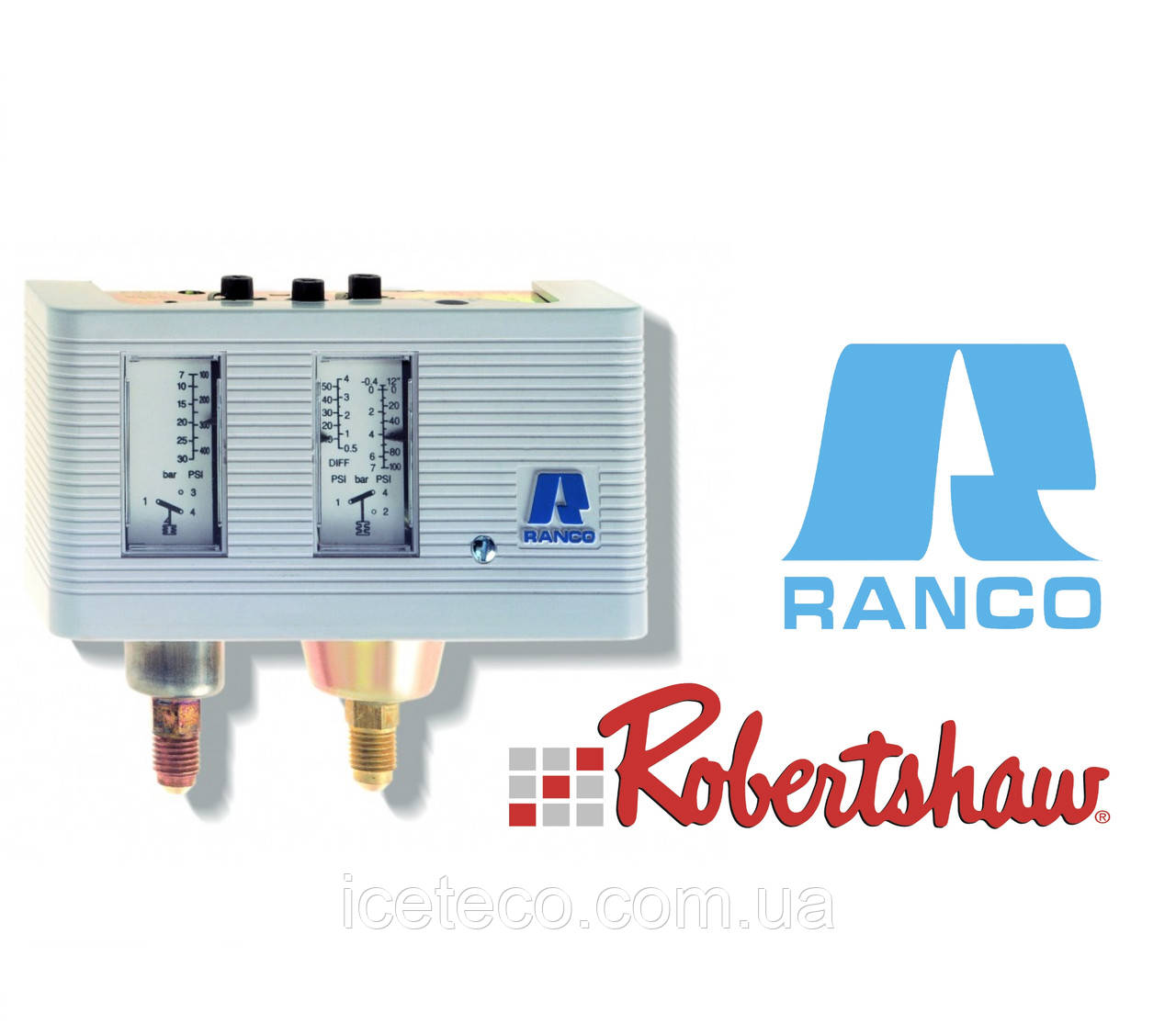

Реле тиску двублочное HP/LP (ручне скидання HP) 012-5000-080 Robertshaw (Ranco)

Реле тиску двублочное HP/LP (ручне скидання HP) 017-Н4705 Ranco (Robertshaw)

Двублочное реле тиску Ranco 017-Н4705 (LP signal)

Артикул виробника: 012-5000-080

Технічні характеристики:

  • Тип РД: двублочное

  • З'єднання: М1/4 SAE

  • Версія повернення: ручне скидання

  • Застосування: високий і низький тиск

Прилади серії O17 - подвійні механічні реле тиску, мають перемикач однополюсний типу SPDT який вимикається при виході тиску за верхню чи нижню межу. Прилад може бути автоматичного дії, як високого так і низького тиску, з ручним скиданням по високому і низькому тиску і з автоматичною дією за низького тиску і ручним скиданням за високим. Тиск спрацьовування налаштовується гвинтом у всіх версіях, а параметри диференціала можлива тільки у версіях автоматичного дії. Всі прилади стандартних версій забезпечені потайним з'єднувачем під гайку.

Реле тиску 017-H4705 призначені для використання в холодильних установках з метою захисту системи від занадто низького тиску всмоктування або високого тиску нагнітання.

Реле тиску використовується також для пуску і зупинки компресорів холодильних установок і вентиляторів конденсаторів, охолоджуваних повітрям



Таблиця технічних даних

Шкали P. S. I. / Бар
Підключення до контуру тиску

7/16 - 20 UNF - прямий з'єднувач (тато);

1/4 - потаємний з'єднувач (мама)

Електрична навантаження

Навантажувальна здатність однополюсного перемикача типу SPDT нормально розімкнутого або нормально замкнутого 16 (16)А 250 Ва;

1(1)А 250 Ва в іншому напрямку

Випускаються у відповідності зі стандартами:

- EN 60730-2-6

- EN 60730-2-9

- ISO 9001

Спеціальні версії США (UL) і Канада (CSA) 17 FLA 102 LRA 250 Ва
Клеми

1 загальна;

2 розімкнути при підвищенні;

4 замкнута при перевищенні.

Вхідний кабель 14 мм ізолююча втулка
Холодоагенти Використовуються з будь-яким газом
Установка Два секціонованих отвори на тильній стороні під гвинти М4 х 6 мм



Таблиця даних по моделях (№1)

Модель Тиск Установка Діапазон, Бар Перепад, Бар Ступінь захисту
016-H6703 LP Автомат. -0,3 до 7 0,6 до 4 IP 44
016-H6705 LP Ручний -0,3 до 7 0,6 IP 44
016-H6750 HP Автомат. 7 до 30 2,5 до 8 IP 44
016-H6751 HP Ручний 7 до 30 3,2 IP 44



Таблиця даних по моделях (№2)

Тиск Модель Низький тиск (LP) Високий тиск (HP) Скидання Контакт Допуски

regulating

range bar

differentialdp

bar

regulating

range bar

differentialdp

bar

lowLP - ND highHP - HD
LP 016-H6703 -0,3 > 7,0 0,6 > 4,0     aut.
016-H6705 fix. 0,6     man.   SPDT

HP 016-H6750       2,5 > 8,0   aut.
016-H6751       fix. 3,2   man.
016-H6758       3,0 > 8,0   aut. PED
016-H6759       fix. 3,2   man. PED

LP/HP 017-H4701 -0,3 > 7,0 0,6 > 4,0   fix. 3,5 aut. aut.
017-H4703 fix. 0,6   fix. 3,5 man. man. SPDT +
017-H4705 fix. 0,6 7 > 30 fix. 3,5 aut. man. LP signal
017-H4758 0,6 > 4,0   fix. 4,0 aut. aut. HP signal PED
017-H4759 0,6 > 4,0   fix. 4,0 aut: man.   PED
Основні
ВиробникRANCO
Країна виробникЧехія
Ступінь захисту IP44
Тип виходуРеле
  • Ціна: 2 440 ₴
