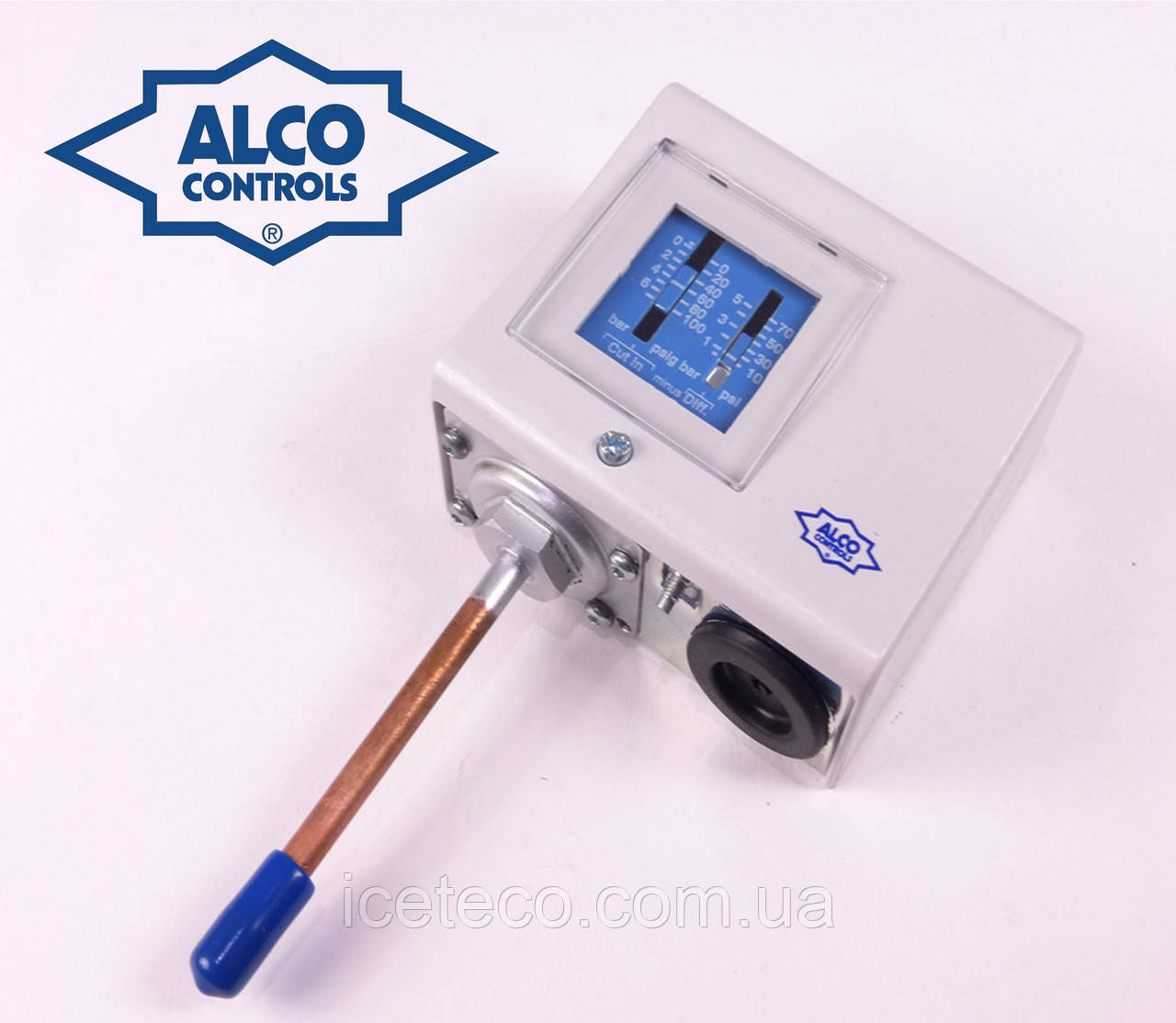

Одноблокове реле тиску Alco Controls PS1-A5U (4713325)
Технічні характеристики
Модель: PS1-A5U
Артикул виробника: 4713325
Тип РД: одноблоковий
Версія повернення: автоматичне скидання
Застосування: високий тиск
Індуктивне навантаження (AC15): 10 A / 230 В AC
Клас захисту DIN 40050/IEC 529: IP 44
Вхід кабелю: PG 16
Регульований діапазон верхній рівень, бари: 6 … 31 бар
Регульований діапазон нижній рівень, бари: 2 … 15 бар
Заводська установка, бари: 16/20
Тиск тестування, бари: 36
Тип з'єднання: трубка під паяння 6 мм, довжина 80 мм
За допомогою реле тиску можна виконувати кілька функцій, до яких належать як, власне, регулювальні, так і захисні функції. Приклади використання реле тиску робочий цикл компресора, регулювання процесів відкачування та відтайки. Захисні функції містять обмеження за тиском і вимкнення за підвищеного тиску, витоку холодоагенту або для захисту від замерзання
Такі функції здійснюються за допомогою ввімкнення електричних контактів у разі виходу тиску за допустимі межі


Реле тиску PS1/PS2 характеристики:
-
Широкий діапазон тиску
-
Версії з автоматичним і ручним настроюванням
-
З'єднання під гайку або паяння
-
Посилені контакти
-
Високий робочий струм, потік заблокованого ротора макс.144А
-
Стандартний контакт SPDT з однаковим струмом на обох контактах
-
Здвоєний пресостат із двома окремими контактами SPDT по стороні НД і ВД
-
Блокування регулювального гвинта для збереження параметрів
Додатково:
-
Змінюване повернення (для зменшення складських запасів)
-
Заводські параметри на вимогу клієнта
-
Інші типи сполук
Технічні дані:
-
Типи контактів — 1SPDT для PS1 2відд.SPDT для PS2
-
Індуктивне навантаження (AC15)-10А/230 В АС
-
Індуктивне навантаження (DC13)-0,1А/230 В DC
-
Струм за повного навантаження на електродвигун — 24 А/230 В АС
-
Струм заблокованого ротора -144А/230 В АС
-
Клас захисту DIN 40050/IEC 529-IP44
-
Діапазон навколишньої температури -50*С до +70*С
-
Максимальна температура з'єднання +70*С
-
Вібростійкість (10 до 1000 Гц) — 4 г
-
Вхід кабелю PG16
-
Блокувальний пристрій-фіксатор
-
Монтажні гвинти-М4/UNC 8-32
|
Виробник | Alco Controls |
Країна виробник | Німеччина |
Ступінь захисту IP | 44 |
Тип виходу | Реле |
