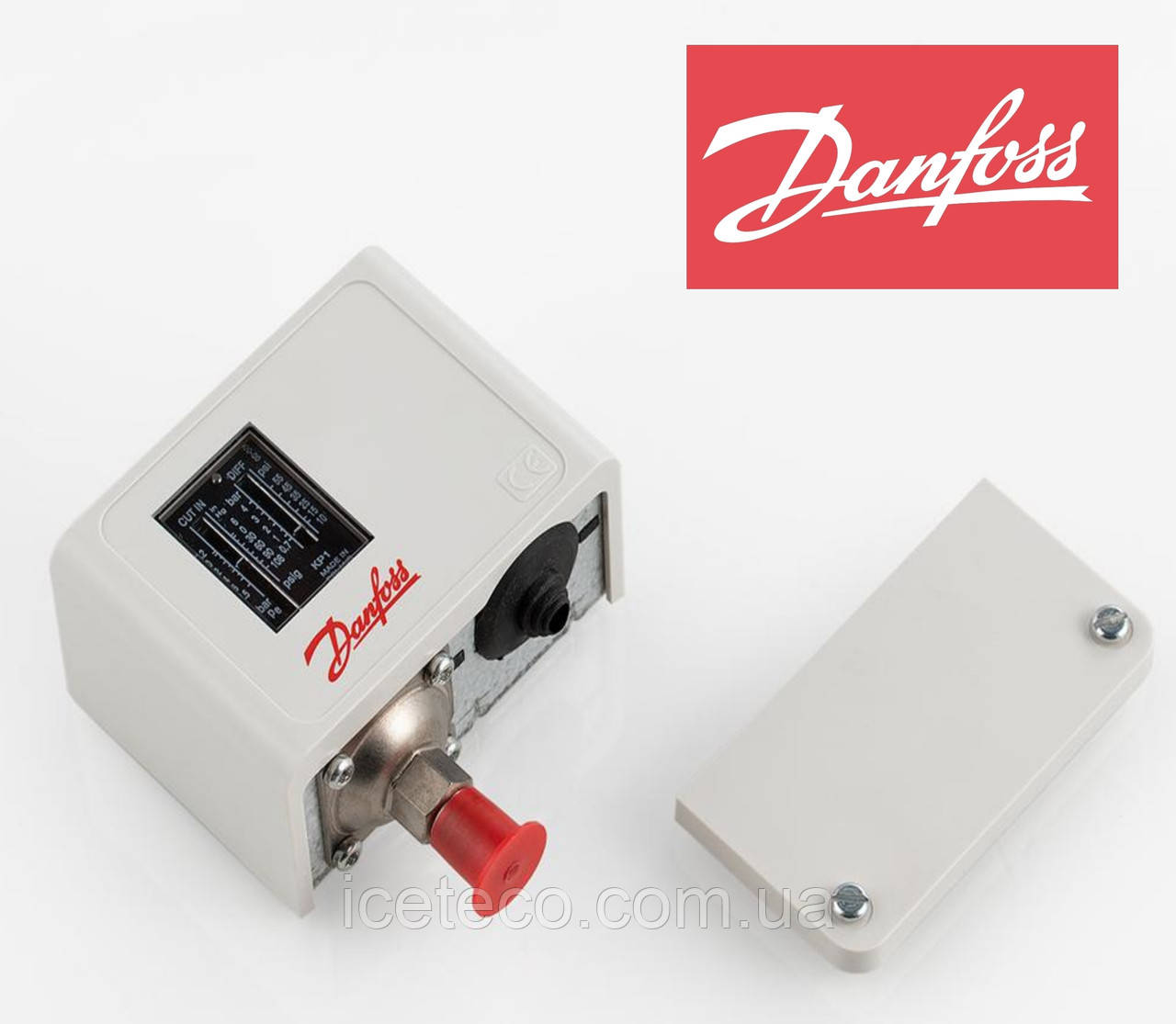

Одноблокове реле тиску KP 5 (060-117166) Danfoss

Технічні характеристики

Модель: KP 5

Артикул виробника: 060-110166

Тип РД: одноблоковий

Версія повернення: автоматичний скидання

Застосування: високий тиск

Регульований діапазон: 8 … 32 бар

Перепад тиску (диференціал), бари: 1,8... 6 бар

Робочий тиск (PS), бари: 35

Тиск тестування (PT), бар: 35

Температура довкілля: -40.... + 65 °C (впродовж 2 год до +80 °C) пристрої, схвалені згідно з директивою ЄС з обладнанням, що працює під тиском (PED)

Контактне навантаження змінний струм AC1: 16 А, 400 В

Контактне навантаження змінний струм AC3: 16 А, 400 В

Контактне навантаження змінний струм AC15: 10 А, 400 В

Контактне навантаження постійний струм струм DC13: 12 Вт, 220 В (ток у ланцюзі керування)

Переріз проводу одножильного/скручаного: 0,75 – 2,5 мм2

Переріз проводу гнучкого без обтискних кілець: 0,7-5 мм2

Переріз проводу гнучкого з обтискними кільцями: 0,5 – 1,5 мм2

Максимальний момент затягування: 2 Нм

Номінальна імпульсна напруга: 4 кВ

Ступінь забруднення: 3

Захист від короткого замикання: плавкий запобіжник: 16А

Електроізоляція: 400 В

Ступінь захисту корпусу: IP30 / IP44 / IP55

Тип з'єднання: 1/4" 6 мм різь

Виконування: SPDT

Аналог: Alco controls PS1-A5A (4350500)

Реле низького тиску для фторовмісних холодоагентів KP 5 (060-117166) Danfoss

Реле тиску типу KP призначені для використання в холодильних установках і системах кондиціонування повітря для захисту від занадто низького тиску всмоктування або занадто високого тиску нагнітання.

Реле тиску типу KP також використовуються для пуску та зупинки холодильних компресорів і вентиляторів конденсаторів, охолоджуваних повітрям. Ці реле встановлені для фторовмісних холодоагентів (ГХФУ та негорючий ГФП)

Реле тиску типу KP можна під'єднувати безпосередньо до однофазних двигунів змінного струму потужністю приблизно до 2 кВт або встановлювати в ланцюг керування двигунами постійного струму та великими двигунами змінного струму.

Реле тиску типу KP обладнані однополюсною двопозиційною контактною групою (SPDT). Положення контактів перемикача залежить від настроювання реле та тиску контрольованого середовища.
