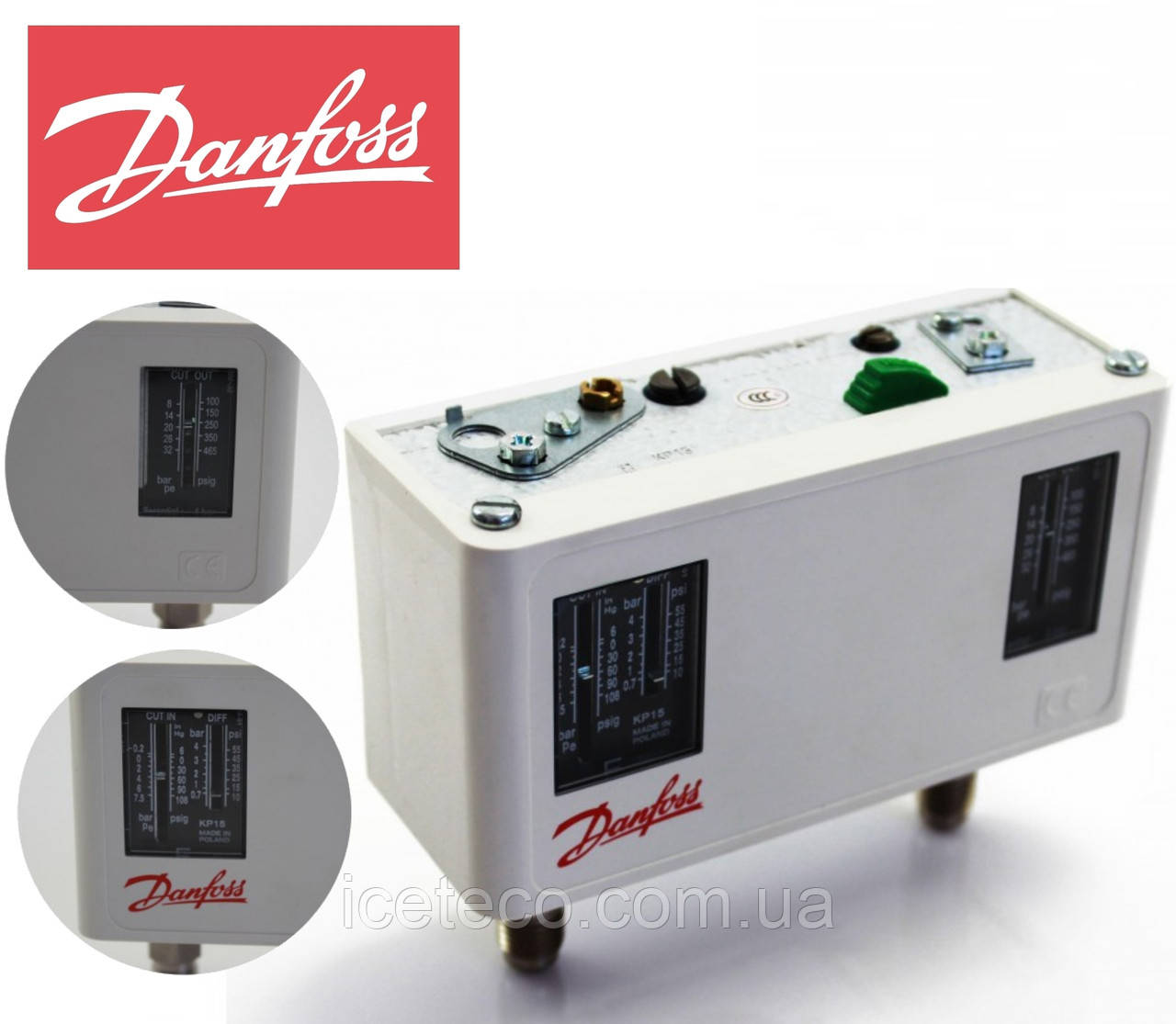

Двухблочное реле тиску KP 15 (060-122066) Danfoss

Технічні характеристики

Модель: KP 15

Артикул виробника: 060-122066

Тип РД: двухблочный

Версія повернення: за вибором автоматичний або ручний

Застосування: високий тиск

Регульований діапазон LP: -0,9 ... 7 бар

Регульований діапазон HP: 8 ... 32 бар

Перепад тиску (диференціал) LP: 0,7... 4 бар

Перепад тиску (диференціал) HP: 4 бар

Робочий тиск (PS) LP: 17 бар

Робочий тиск (PS) HP: 35 бар

Тиск тестування (PT) LP: 20 бар

Тиск тестування (PT) HP: 35 бар

Температура навколишнього середовища: -40.... +65 °C (протягом 2 год до +80 °C) пристрої, схвалені відповідно до директиви ЄС щодо обладнання, що працює під тиском (PED)

Контактна навантаження змінний струм AC1: 16 А, 400 В

Контактна навантаження змінний струм AC3: 16 А, 400 В

Контактна навантаження змінний струм AC15: 10 А, 400 В

Контактна навантаження постійний струм струм DC13: 12 Вт, 220 В (струм в ланцюзі управління)

Переріз проводу одножильного / скрученого: 0,75 – 2,5 мм2

Перетин дроту без гнучкого обтискних кілець: 0,7 – 2,5 мм2

Переріз проводу з гнучкого обтискними кільцями: 0,5 – 1,5 мм2

Максимальний момент затягування: 2 Нм

Номінальна імпульсна напруга: 4 кВ

Ступінь забруднення: 3

Захист від короткого замикання: плавкий запобіжник: 16А

Електроізоляція: 400В

Ступінь захисту корпусу: IP30 / IP44 / IP55

Тип з'єднання: 1/4" 6мм різьба

Виконання: SPDT+LP+HP сигнал

Реле двухблочное (сдвоенное) для фторсодержащих хладагентов KP 15 (060-122066) Danfoss

Реле давления типа KP предназначены для использования в холодильных установках и системах кондиционирования воздуха для защиты от слишком низкого давления всасывания или слишком высокого давления нагнетания.

Реле давления типа KP также используются для пуска и остановки холодильных компрессоров и вентиляторов конденсаторов, охлаждаемых воздухом. Данные реле преднаначены для фторсодержащих хладагентов (ГХФУ и негорючих ГФУ)

Реле давления типа KP можно подключать напрямую к однофазным двигателям переменного тока мощностью приблизительно до 2 кВт или устанавливать в цепь управления двигателями постоянного тока и большими двигателями переменного тока.

Реле давления типа KP оснащены однополюсной двухпозиционной контактной группой (SPDT). Положение контактов переключателя зависит от настройки реле и давления контролируемой среды.
