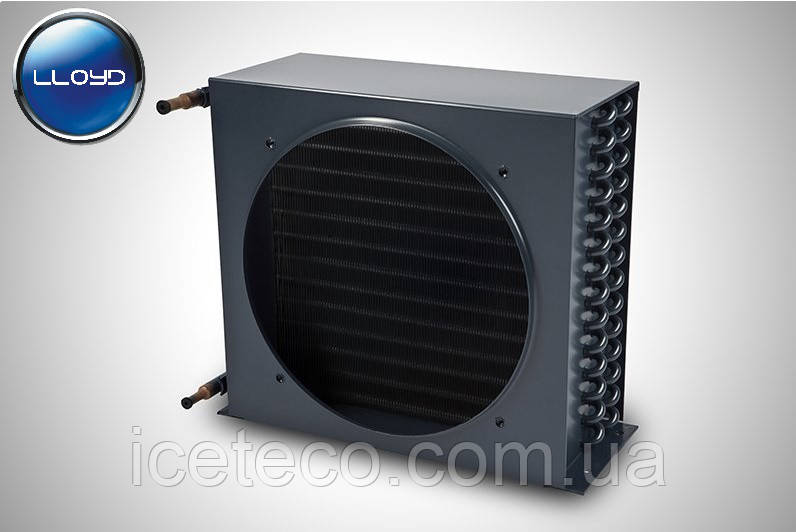

Конденсатор повітряного охолодження Lloyd (Heatcraft)SPR 17
Технічні характеристики
Модель: Lloyd SPR 17
Артикул виробника: SPR 17
Продуктивність: 17.2 кВт
Кількість вентиляторів: 1 шт
Діаметр крильчатки: 450 мм
Потік повітря: 5 500 м3/годину
Діаметр вхідного патрубка: 16 мм
Діаметр вихідного патрубка: 12 мм
РОЗМІР
Довжина: 886 мм
Висота: 772 мм
Глибина: 270 мм
Площа поверхні теплообміну: 36.71 м2
Внутрішній об'єм: 6,8 дм3
Конденсатор повітряного охолодження в комплекті без вентиляторів!!!
Конденсатор Lloyd відноситься до конденсаторів з повітряним охолодженням. Сам теплообмінник являють собою змійовик, виконаний з мідних трубок з алюмінієвими ребрами. Змійовик кріпиться в бічних панелях і додатково може оснащуватися поздовжніми панелями, виконаних з листової оцинкованої сталі. У корпусі можуть бути одне або кілька отворів під вентилятори.
Охолодження робочої рідини в конденсаторі Lloyd відбувається при проходженні повітря через блок теплообмінника, коли тепло від більш гарячого тіла переходить до більш холодного через ребра і стінки трубок.
Конденсатор Lloyd застосовується в агрегатах середньої холодопродуктивності, в агрегатах стаціонарних холодильних камер малої ємності. Продуктивність даного типу теплообмінників від 4 до 225 кВт
Корпус конденсатора виготовлений з оценкованого металу з отворами для кріплення по всьому периметру знизу, корпус має отвір під вентилятори і до кріпильні отвори під гвинти.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
-
Виносні конденсатори
-
Компресорно-конденсаторні агрегати
-
Прецизійне кондиціонування повітря
-
Чиллери
-
Охолоджувані прилавки і вітрини
-
Охолоджувані шафи
-
Охолоджувачі напоїв
-
Молокоохолоджувачі
ПРОПОНОВАНІ РІШЕННЯ:
-
Прямі або гнуті, L або U-образні батареї
-
Корпус з дифузорами під вентилятори діаметром від 250 до 630 мм
-
Високоякісне порошкове фарбування 12-ми стандартних кольорів
-
Антикорозійне та антимікробну покриття LCE Coating
-
Ламелі з попередніми антикорозійним (вініл-епоксидним) або гідрофільним покриттям
-
Трубки: гладкі, рифлені або супер-рифлені для застосування в конденсаторах
-
Циркуляція для горизонтального, вертикального або універсального монтажу
-
Циркуляція з додатковим контуром подохлаждения
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
ТРУБКИ
-
Мідні (тільки для зразків, немає серійного виробництва)
-
7 мм, 5/16, 3/8, 12 мм, 1/2, 5/8
-
Гладка, гладка посилена, рифлена, супер-рифлена
-
Можливість багатоконтурного теплообмінника
ЛАМЕЛІ
-
Алюмінієві
-
Гідрофільні
-
З вініл-епоксидним антикорозійним покриттям
-
Мідні
МАТЕРІАЛ КОРПУСУ
-
Товщина 1-3 мм
-
Гальванізована сталь
-
Алюміній
-
Нержавіюча сталь
-
Мідь
-
Латунь
ТИП КОРПУСУ
-
Тільки бічні (торцеві) панелі
-
Верхні і нижні панелі різної конструкції
-
Вентиляторна панель (гальв.сталь або алюміній до 1,5 мм завтовшки) з дифузорами під вентилятори (16 різних діаметрів)
Технічні параметри наведені при наступних умовах:
-
холодоагент R404а;
-
температура навколишнього середовища +32
-
температура конденсації 47°C (T; 15K).
Корпусу конденсаторів виготовлені з оцинкованого металу з ребрами жорсткості і отворами для кріплення по всьому периметру знизу, пофарбований порошковою фарбою (чорний, зелений, сірий) корпус має отвори під вентилятори та кріпильні отвори під гвинти.
Всі теплообмінники випробовуються під високим повітряним тиском і заправляються азотом перед відправкою.
