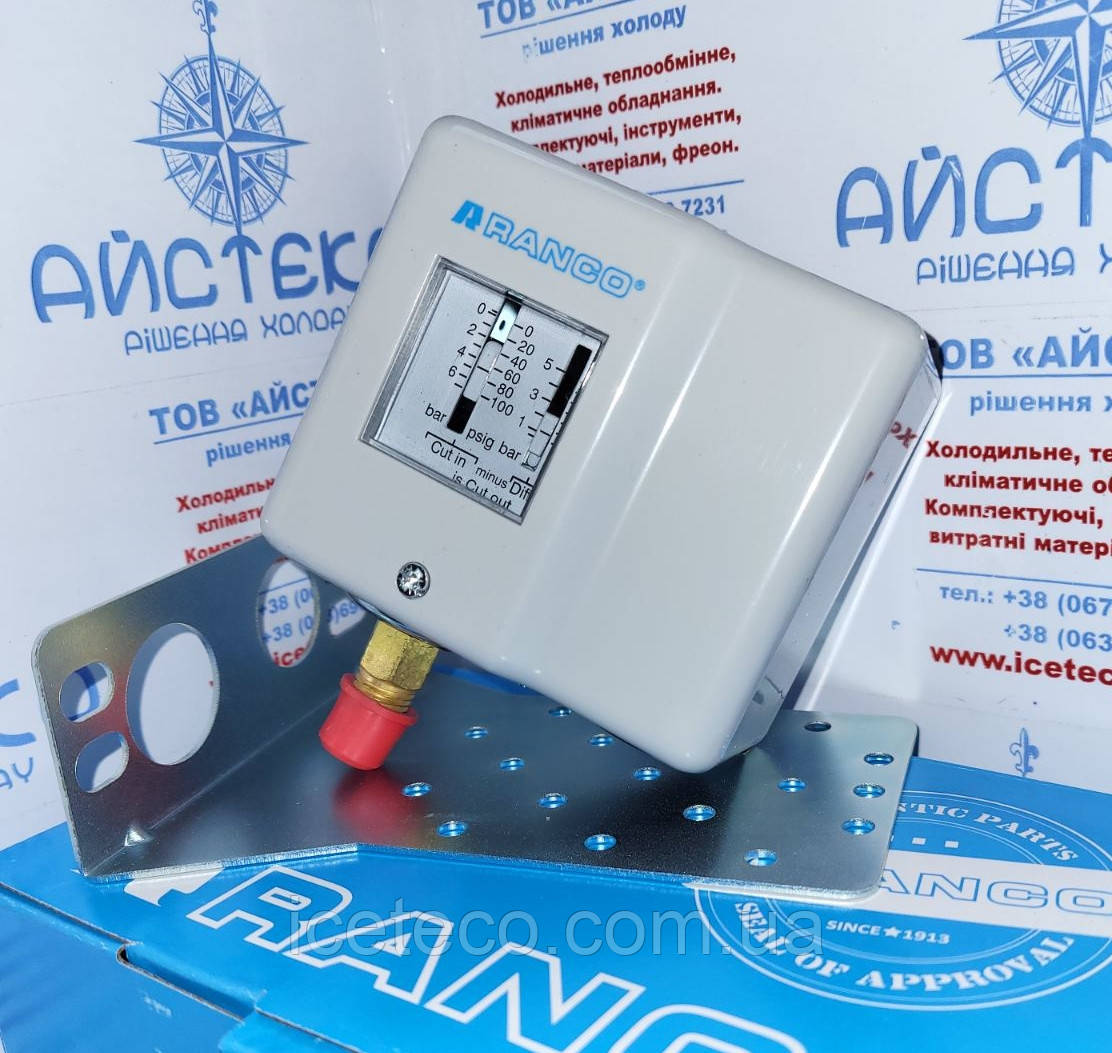

ТопРеле низького тиску Ranco, 016-Н6703, O16-R6703-086 (автоповернення)
Опис
Характеристики
Інформація для замовлення

Реле низького тиску (авто); Robertshaw (США) O16-R6703-086 (O16-H6703)) (+кронштейн)

Одноблочне реле тиску Ranco 016-Н6703 автоповернення

Артикул виробника: O16-R6703-086 (O16-H6703)

Технічні характеристики:

  • Тип РД: одноблочне

  • З'єднання: М1/4 SAE

  • Версія повернення: автоматичний скидання

  • Застосування: низький тиск

Реле тиску 016-H6703 призначені для використання в холодильних установках з метою захисту системи від занадто низького тиску всмоктування або високого тиску нагнітання.

Реле тиску використовується також для пуску і зупинки компресорів холодильних установок і вентиляторів конденсаторів, охолоджуваних повітрям.

Таблиця технічних даних

Шкали P. S. I. / Бар
Підключення до контуру тиску

7/16 - 20 UNF - прямий з'єднувач (тато);

1/4 - потаємний з'єднувач (мама)

Електрична навантаження

Навантажувальна здатність однополюсного перемикача типу SPDT нормально розімкнутого або нормально замкнутого 16 (16)А 250 Ва;

1(1)А 250 Ва в іншому напрямку

Випускаються у відповідності зі стандартами:

- EN 60730-2-6

- EN 60730-2-9

- ISO 9001

Спеціальні версії США (UL) і Канада (CSA) 17 FLA 102 LRA 250 Ва
Клеми

1 загальна;

2 розімкнути при підвищенні;

4 замкнута при перевищенні.

Вхідний кабель 14 мм ізолююча втулка
Холодоагенти Використовуються з будь-яким газом
Установка Два секціонованих отвори на тильній стороні під гвинти М4 х 6 мм



Таблиця даних по моделях (№1)

Модель Тиск Установка Діапазон, Бар Перепад, Бар Ступінь захисту
016-H6703 LP Автомат. -0,3 до 7 0,6 до 4 IP 44
016-H6705 LP Ручний -0,3 до 7 0,6 IP 44
016-H6750 HP Автомат. 7 до 30 2,5 до 8 IP 44
016-H6751 HP Ручний 7 до 30 3,2 IP 44



Таблиця даних по моделях (№2)

Тиск Модель Низький тиск (LP) Високий тиск (HP) Скидання Контакт Допуски

regulating

range bar

differentialdp

bar

regulating

range bar

differentialdp

bar

lowLP - ND highHP - HD
LP 016-H6703 -0,3 > 7,0 0,6 > 4,0     aut.
016-H6705 fix. 0,6     man.   SPDT

HP 016-H6750       2,5 > 8,0   aut.
016-H6751       fix. 3,2   man.
016-H6758       3,0 > 8,0   aut. PED
016-H6759       fix. 3,2   man. PED

LP/HP 017-H4701 -0,3 > 7,0 0,6 > 4,0   fix. 3,5 aut. aut.
017-H4703 fix. 0,6   fix. 3,5 man. man. SPDT +
017-H4705 fix. 0,6 7 > 30 fix. 3,5 aut. man. LP signal
017-H4758 0,6 > 4,0   fix. 4,0 aut. aut. HP signal PED
017-H4759 0,6 > 4,0   fix. 4,0 aut: man.   PED
Основні
ВиробникRANCO
Країна виробникЧехія
Ступінь захисту IP44
Тип виходуРеле
  • Ціна: 1 150 ₴
