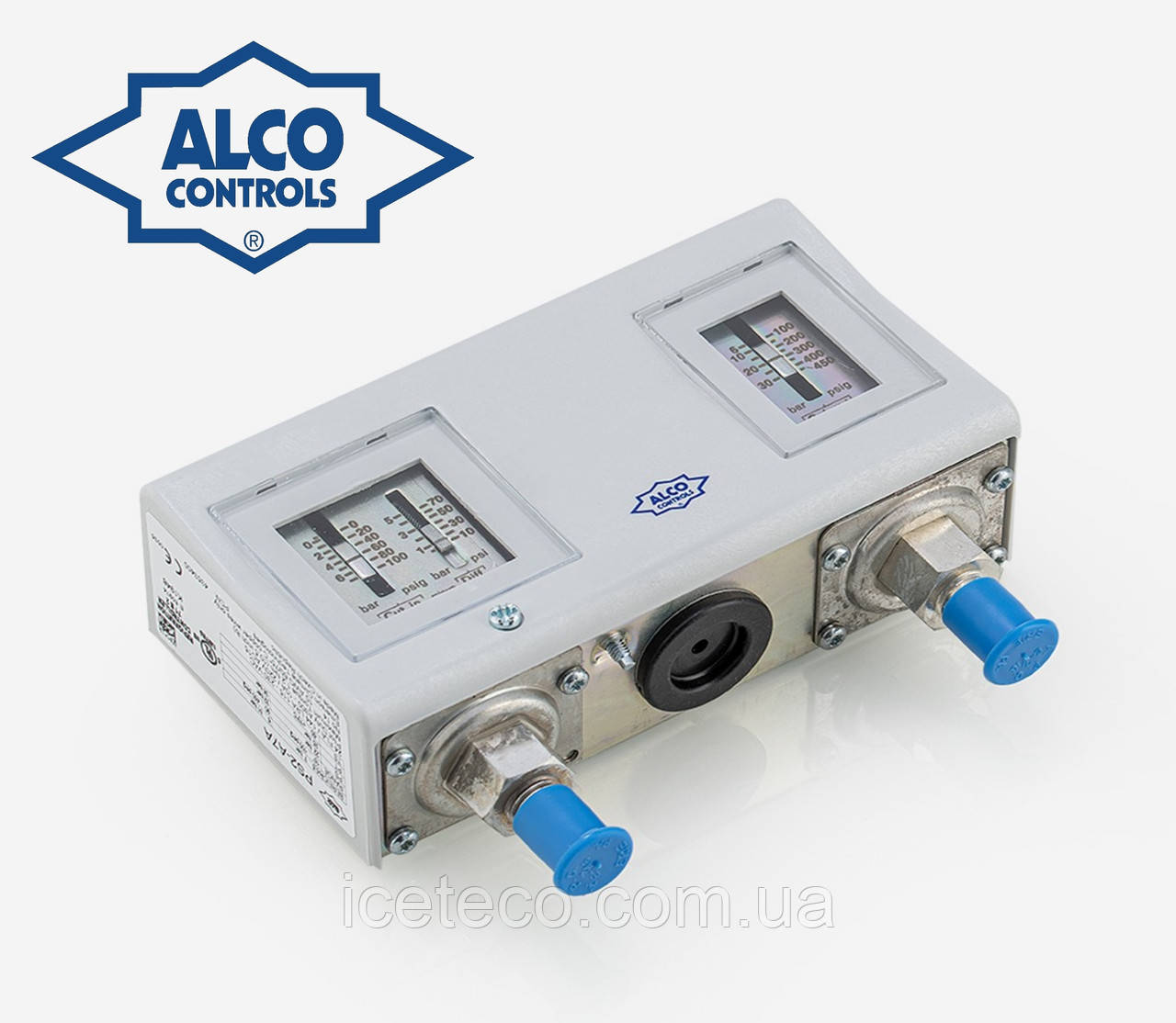

Двоблокове реле тиску (HP/LP) комбіноване PS2-A7A (4353400) Alco Controls

Двоблокове реле тиску Alco Controls PS2-A7A (4353400)

Технічні характеристики

Модель: PS2-A7A

Артикул виробника: 4353400

Тип РД: двоблоковий

Версія повернення: комбіноване

Застосування: високий і низький тиске

Індуктивне навантаження (AC15): 10 A / 230 В AC

Клас захисту DIN 40050/IEC 529: IP 44

Вхід кабелю: PG 16

Регульований діапазон низький тиск, барів: -0,5 … 7

Регульований діапазон високий тиск, барів: 6 … 31

Диференціал низький тиск, бари: 0,5*...5

Диференціал висока тиск, бари: фикс. 4

Заводське встановлення низький тиск, бари: 3,5 / 4,5

Заводське встановлення високий тиск, бари: 20

Тиск тестування низький, бари: 24

Тиск тестування високий, бари: 35

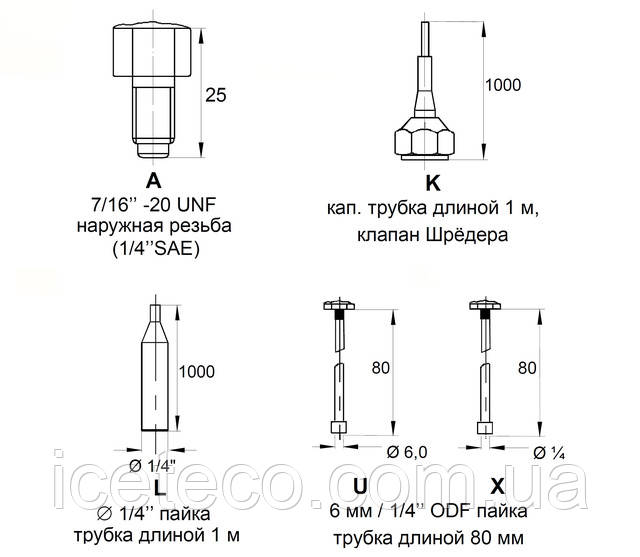

Тип з'єднання: 7/16"-20 UNF

Аналог: Danfoss KP 15 (060-126566)

За допомогою реле тиску можна виконувати кілька функцій, до яких належать як, власне, регулювальні, так і захисні функції. Приклади використання реле тиску робочий цикл компресора, регулювання процесів відкачування та відтайки. Захисні функції містять обмеження за тиском і вимкнення за підвищеного тиску, витоку холодоагенту або для захисту від замерзання

Такі функції здійснюються за допомогою ввімкнення електричних контактів у разі виходу тиску за допустимі межі

Реле тиску PS1 / PS2 характеристики:

• Широкий діапазон тиску

• Версії з автоматичним і ручним настроюванням

• З'єднання під гайку або паяння

• Посилені контакти

• Високий робочий струм, потік заблокованого ротора макс.144А

• Стандартний контакт SPDT з однаковим струмом на обох контактах

• Здвоєний пресостат із двома окремими контактами SPDT по стороні НД і ВД

• Блокування регулювального гвинта для збереження параметрів

Додатково:

• Змінюване повернення (для зменшення складських запасів)

• Заводські параметри на вимогу клієнта

• Інші типи сполук

Технічні дані:

• Типи контактів — 1SPDT для PS1 2відд.SPDT для PS2

• Індуктивне навантаження (AC15)-10А/230 В АС

• Індуктивне навантаження (DC13)-0,1А/230 В DC

• Струм за повного навантаження на електродвигун — 24 А/230 В АС

• Струм заблокованого ротора -144А/230 В АС

• Клас захисту DIN 40050/IEC 529-IP44

• Діапазон навколишньої температури -50*С до +70*С

• Максимальна температура з'єднання +70*С

• Вібростійкість (10 до 1000 Гц) — 4 г

• Вхід кабелю PG16

• Блокувальний пристрій-фіксатор

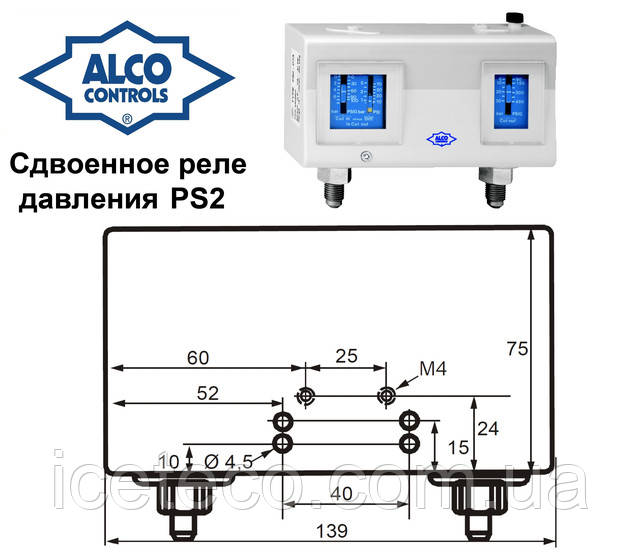

• Монтажні гвинти-М4/UNC 8-32
