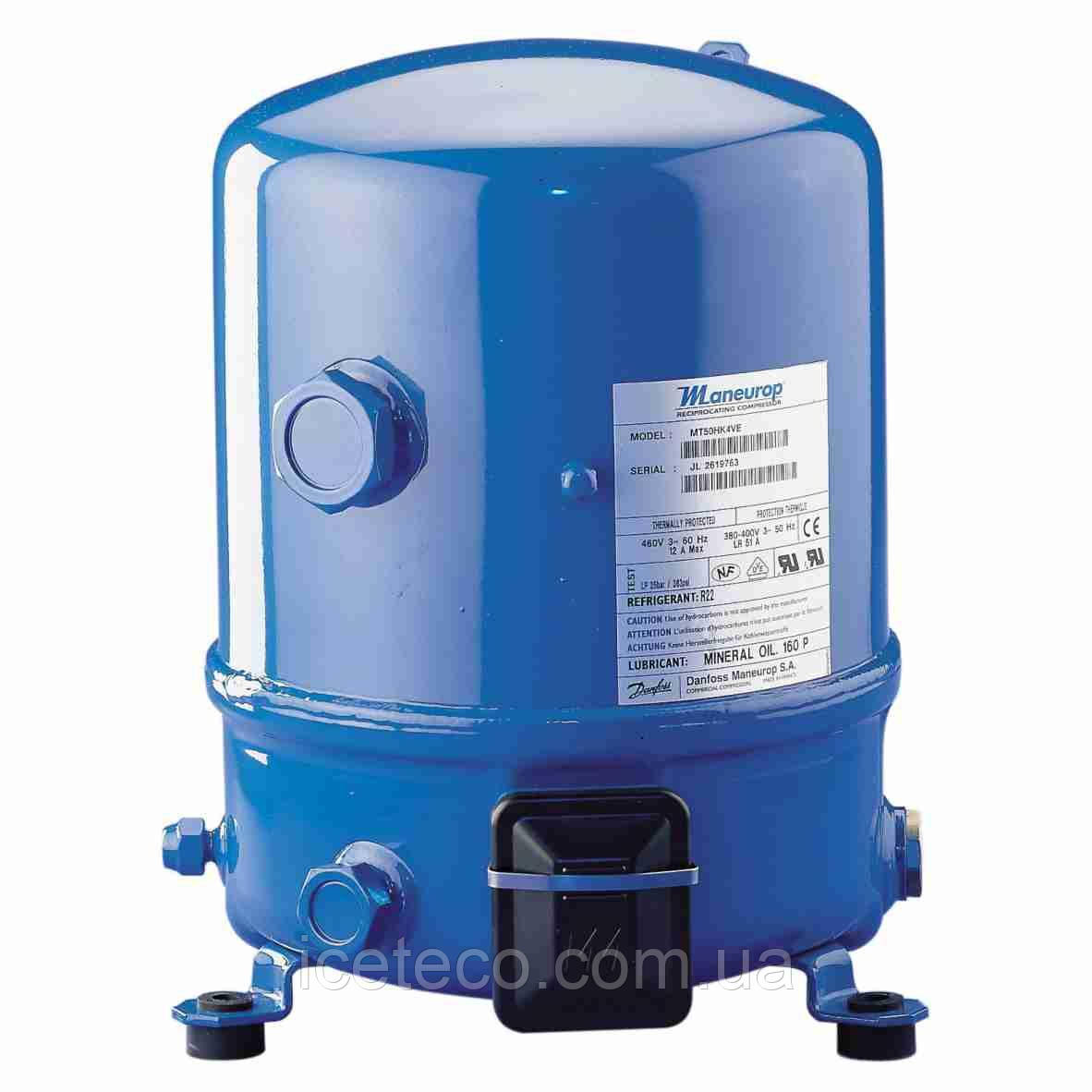

Герметичний поршневий компресор Maneurop MTZ160-4VI (MTZ160-4VM)
Технічні характеристики
Модель: MTZ160HV4VE
Код індивідуального паковання: MTZ160-4VI
Код паллетного паковання: MTZ160-4VM
Об'єм: 271,6 см3/об.
Об'ємна продуктивність: 47.25 м3/год
Потужність [Q]: 20 305W
Комплектація:
- Нагрівач картера двигуна — PTC 35 W
- Зовнішній нагрівач — нагрівальний бандаж (Поясковий нагрівач) 55 Вт, 230V
- Клапани Rотolock
* всмоктування: під'єднання вентиля Rotolock 1", трубне під'єднання 1/2"
* нагнітання: під'єднання вентиля Rotolock 1", трубне під'єднання 3/8"
- Комплект для полегшення пуску — м'який електронний старт MCI 15C
- Акустичний кожух — акустичний кожух No каталог Danfoss 7755001
Компресори Maneurop серії MTZ — це герметичні поршневі компресори, які спроєктовані для роботи за середніх і високих температур кипіння холодоагенту.
Електродвигун компресора повністю охолоджується всмоктуваним холодоагентом. Високоефективні кільцеві клапани, великий обертовий момент електродвигуна та вбудований захист гарантують високу ефективність використання компресора.
Компресори серії MTZ спеціально розроблені для експлуатації з гідрофторвуглецевими (ГФП) холодоагентами R407C, R134а, R404A та R507А та поліефірною олією 160PZ. Ці компресори можна використовувати у знову створюваних установках, а також замінювати ними компресори Maneurop МТЕ в холодильних установках, що експлуатуються.
Компресори MTZ мають великий внутрішній об'єм, що знижує небезпеку гідравлічного удару під час надходження в компресор рідкого холодоагенту. Також вони повністю охолоджуються всмоктуваним газом. Це означає, що вони не потребують додаткового охолодження, що дає змогу для зниження рівня шуму використовувати акустичні кожухи.
Продуктивністю від 30 до 543 см3/оборот.
Напруга живлення однофазних і трифазних електродвигунів із частотою 50 і 60 Гц має 7 різних діапазонів.
Більшість моделей компресорів випускається у двох варіантах:
-
у стандартній модифікації;
-
у VE-модифікації (зі штуцером для лінії вирівнювання рівня оливи та оглядовим склом для контролю рівня оливи).
Технічні дані
Кількість циліндрів:
|
4
|
Робочий об'єм циліндра [m³/h]:
|
47,25
|
Об'єм циліндра [cm³]:
|
271,6
|
Колискові оберти [1/min]:
|
2900
|
Маса [kg]:
|
69
|
Наповнення оливою [dm³]:
|
4
|
Тип оливи:
|
160PZ
|
Тип грілки картера:
|
PTC 35 W
|
Макс.Випробування спроб. - низька/висока сторона:
|
25/30
|
Макс. Кількість стартів без софтстарту [1/h]:
|
12
|
Макс. заповнення систем холодоагентом [dm³]:
|
10
|
Хладагент:
|
R134a, 404A/R507, R407C
|
Рівень звуку [dB]:
|
83
|
Рівень звуку з акустичним кожухом [dB]:
|
73
|
Приєднання
| |
Мільометри (mm)
|
Дюйми (GAS)
|
| Під'єднання вентиля Rotolock (всмоктування): |
|
1 3/4" |
| Під'єднання вентиля Rotolock (нагнітання): |
|
1 1/4" |
| Трубне під'єднання на всмоктуванні (паяння): |
|
1 1/8" |
| Трубне під'єднання на нагнітанні (пає): |
|
3/4" |
Діапазон роботи
| CCC |
- |
| CE |
+ |
| UL |
+ |
Робочі умови під час використання R134a
- Перегрівання на всмоктуванні: 11.1 K,
- Охолодження: 8.3 K
- tc - Температура конденсації [ºC]
- te - Температура кипіння [ºC]
- Діапазон застосування
Холодопродуктивність [Вт]
| tc \ te |
-15 |
-10 |
-5 |
0 |
5 |
10 |
15 |
20 |
| 35 |
11 528 |
15 203 |
19 657 |
24 987 |
31 288 |
38 658 |
47 193 |
56 989 |
| 40 |
10 537 |
14 034 |
18 268 |
23 334 |
29 328 |
36 349 |
44 491 |
53 851 |
| 45 |
9 609 |
12 901 |
16 886 |
21 661 |
27 321 |
33 964 |
41 685 |
50 582 |
| 50 |
8 739 |
11 798 |
15 506 |
19 962 |
25 259 |
31 497 |
38 770 |
47 175 |
| 55 |
7 919 |
10 717 |
14 121 |
18 229 |
23 137 |
28 941 |
35 738 |
43 624 |
| 60 |
- |
9 652 |
12 725 |
16 457 |
20 947 |
26 289 |
32 582 |
39 921 |
| 65 |
- |
- |
- |
14 639 |
18 682 |
23 536 |
29 296 |
36 060 |
| 70 |
- |
- |
- |
- |
- |
20 674 |
25 874 |
32 034 |
| 75 |
- |
- |
- |
- |
- |
- |
22 308 |
27 838 |
Споживання потужності [кВт]
| tc \ te |
-15 |
-10 |
-5 |
0 |
5 |
10 |
15 |
20 |
| 35 |
4 897 |
5 441 |
5 977 |
6 494 |
6 978 |
7 418 |
7 802 |
8 115 |
| 40 |
5 073 |
5 645 |
6 218 |
6 778 |
7 313 |
7 810 |
8 258 |
8 643 |
| 45 |
5 230 |
5 836 |
6 449 |
7 057 |
7 646 |
8 206 |
8 722 |
9 183 |
| 50 |
5 366 |
6 011 |
6 669 |
7 329 |
7 978 |
8 604 |
9 194 |
9 736 |
| 55 |
5 482 |
6 169 |
6 878 |
7 595 |
8 308 |
9 005 |
9 673 |
10 300 |
| 60 |
- |
6 310 |
7 073 |
7 852 |
8 634 |
9 407 |
10 158 |
10 875 |
| 65 |
- |
- |
- |
8 100 |
8 955 |
9 809 |
10 647 |
11 459 |
| 70 |
- |
- |
- |
- |
- |
10 210 |
11 140 |
12 051 |
| 75 |
- |
- |
- |
- |
- |
- |
11 636 |
12 651 |
Ток [A]
| tc \ te |
-15 |
-10 |
-5 |
0 |
5 |
10 |
15 |
20 |
| 35 |
10.40 |
10.97 |
11.54 |
12.12 |
12.69 |
13.25 |
13.78 |
14.28 |
| 40 |
10.56 |
11.17 |
11.80 |
12.44 |
13.09 |
13.72 |
14.35 |
14.95 |
| 45 |
10.71 |
11.37 |
12.06 |
12.77 |
13.49 |
14.22 |
14.94 |
15.66 |
| 50 |
10.84 |
11.56 |
12.31 |
13.10 |
13.90 |
14.73 |
15.56 |
16.39 |
| 55 |
10.96 |
11.73 |
12.56 |
13.43 |
14.33 |
15.25 |
16.19 |
17.15 |
| 60 |
- |
11.90 |
12.80 |
13.76 |
14.76 |
15.79 |
16.85 |
17.93 |
| 65 |
- |
- |
- |
14.09 |
15.20 |
16.35 |
17.53 |
18.75 |
| 70 |
- |
- |
- |
- |
- |
16.92 |
18.24 |
19.60 |
| 75 |
- |
- |
- |
- |
