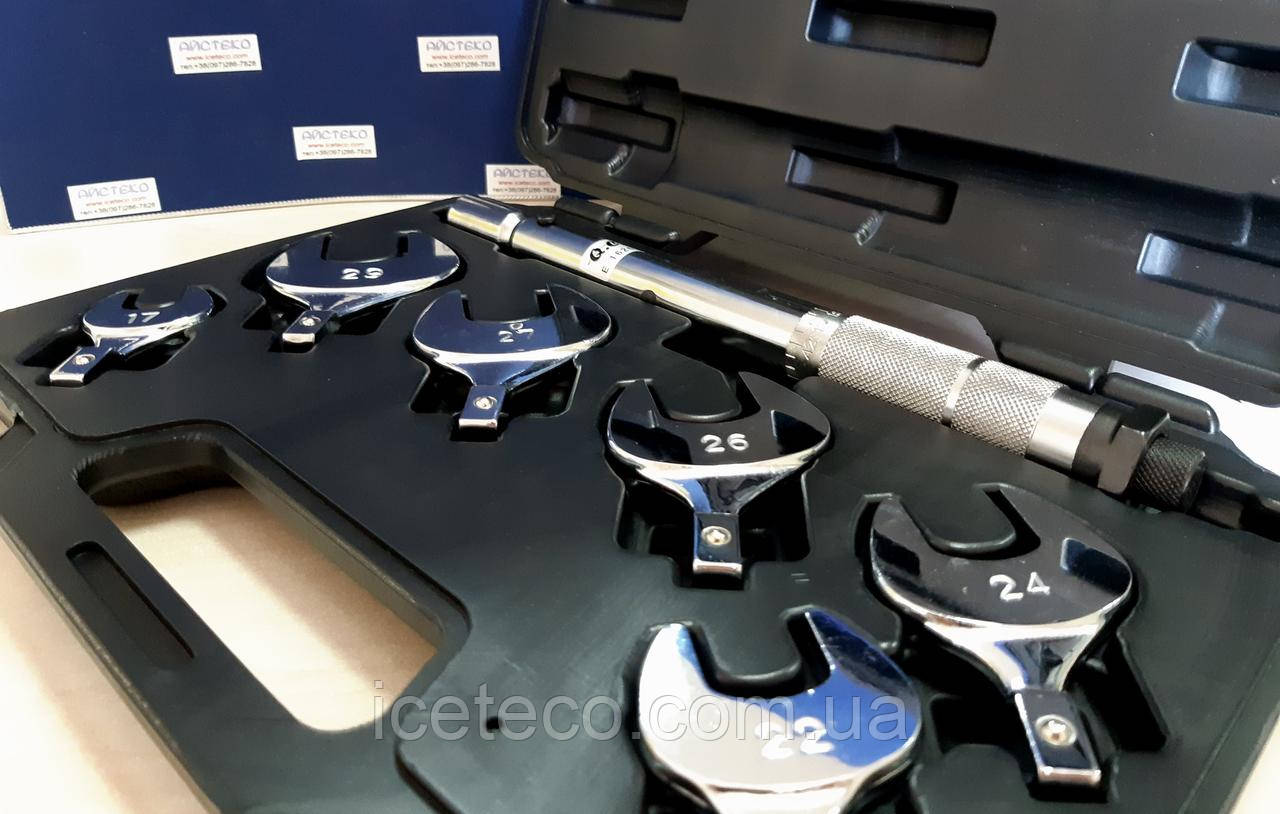

Динамометричний  набор ключей 17, 22, 24, 27, 29 мм Shine Year CH-STW-07

Виробник:  Shine Year (тайв)

Артикул: CH-STW-07

Набор ключей 17, 22, 24, 27, 29 мм

WARNING:

In order to avoid damage to your tool, never set it below 10 newton meters.

1. Hold the wrench so that the direction arrow a the scale are visible.

2. Unlock the khurled handle by loosening the rear locknut counter-clockwise.

3. Rotate the knurled handle clockwise until you are near the desired scale value.

4. Proceed as follows:

·         for values of 10, 18, 42: slowly rotate the knurled handle unttil the 10, 18, 42 mark on the handle coincides with the vertical scale.

·        for values of 55, 68, 75: slowlybrotate the knurled handle until the 0 mark on the handle coincides with the vertical scale.

* For different torque values you cfn start from the table`s value and increase or decrease torque by rotating the handle. Each mark corresponds to 10kg * cm (10Nm)

5. Lock the torque setting by screwing the iocknut clockwise. When you reach the desired tightening torque, you will hear a click.

WARNING:

·        In order to avoid damage to your tool, remove pressure froam the wrench after you have reached the desired tightening torque.

·        Always bring the wrench back to the minimum value after use in order to maintain torque precision.

·        If you have not used the wrench for a long period of time, make a few clicks with the torque at the scale`s lowest value,  so that the wrench will lubricate itself.

·        The fork face with the number on it must be on the same side as the direction arrow and scale.

__________________________________________________________________________________________________________

Інструкція:

ПОПЕРЕДЖЕННЯ:

Щоб не пошкодити інструмент, ніколи не встановлюйте його нижче 10 Ньютон-метрів.

1.    Тримайте гайковий ключ так, щоб стрільця напрямку та шкала були помітні.

2.    Розблокуйте ручку з накаткою, послабивши задню контргайку проти годинникової стрілки.

3.    Повертайте ручку з накаткою за годинниковою стрілкою, поки не досягнете бажаного значення шкали

4.    Дійте в такий спосіб:

·    для значень 10, 18, 42: повільно повертайте ручку з накаткою доти, поки позначка 10, 18, 42 на ручці не збігається з вертикальною шкалою.

·    для значень 55, 68, 75: повільно повертайте ручку з накаткою, поки позначка 0 на ручці не збігається з вертикальною шкалою.

* Для різних значень крутного моменту ви можете почати зі значення, зазначеного в таблиці, і збільшувати або зменшувати крутний момент, повертаючи ручку. Кожен знак відповідає 10 кг*см (10 Нм)

5. Зафіксуйте крутний момент, закрутивши контргайку за годинниковою стрілкою. Коли ви досягнете бажаного моменту затягування, ви почуєте клацання.

ПОПЕРЕДЖЕННЯ:

·    Щоб уникнути пошкодження інструмента зніміть тиск із гайкового ключа після досягнення бажаного моменту затягування.

·    Завжди повертайте ключ до мінімального значення після використання, щоб зберегти точність крутного моменту.

·  Якщо ви не використовували гайковий ключ упродовж тривалого періоду, зробіть кілька клацань із крутним моментом за мінімального значення шкали, щоб гайковий ключ сам змащувався.

·    Лицьова поверхня вилки з номером має бути на тому самому боці, що і стрільця напрямку та шкала.
